Diagrama de Espaguete: o que é, como fazer e como medir o percurso

Voltei da imersão do Gestão 4.0, turma 9, em 2019, com uma convicção que hoje me diverte um pouco. Achava que o passo seguinte de qualquer operação era instrumentar tudo: sensor no equipamento, leitor na doca, painel na parede. Hoje eu começaria por um Diagrama de Espaguete e uma cópia da planta baixa. Na segunda-feira seguinte eu estava numa fábrica com esse plano debaixo do braço. Travei na primeira pergunta prática que o mantenedor da área me fez. “Onde exatamente você quer pendurar o primeiro sensor?”

Ninguém na sala sabia responder. Sabiam o tempo de ciclo da máquina, o refugo do mês e a meta do turno. O que não existia em lugar nenhum era o caminho do operador. Quantas vezes ele saía do posto, para onde ia, quanto disso era ida e volta pela mesma razão. A planta pendurada no corredor era da reforma de dois anos antes, e três equipamentos já tinham mudado de lugar desde então.

A ferramenta que responde essa pergunta não tem sensor, não tem software e não tem licença. É um Diagrama de Espaguete, e sai de uma cópia da planta baixa e de uma caneta. Você acompanha um ciclo de trabalho do começo ao fim e vai riscando sobre o desenho cada deslocamento de quem executa. No fim do ciclo, o papel tem um emaranhado de linhas. O emaranhado é o dado.

O nome vem daí, e é literal, e não é apelido brasileiro: o léxico Lean do Lean Enterprise Institute registra o termo spaghetti chart com essa mesma origem. Quem olha o resultado pela primeira vez vê um prato de macarrão derramado sobre a planta. O que essa aparência desagradável mostra é bem concreto. Cada volta daquele fio é uma pessoa andando dentro do próprio horário de trabalho, sem transformar nada, porque o arranjo obrigou. Quanto mais fio, mais tempo evaporado no meio do turno.

Neste texto eu trato o Diagrama de Espaguete como instrumento de medição, não como ilustração bonita de apresentação. Vou mostrar o que preparar antes de riscar a primeira linha e como construir o desenho em cinco passos. Depois, como transformar o emaranhado em metros defensáveis e onde a leitura costuma dar errado. No meio do caminho tem sete diagramas preenchidos, um por segmento, para baixar e adaptar.

O que é o Diagrama de Espaguete e o que exatamente ele mede

O Diagrama de Espaguete é o desenho do trajeto percorrido por uma pessoa, um material ou um documento durante um processo. O traçado se faz sobre a planta onde o trabalho acontece. Cada linha é um deslocamento real. O conjunto mostra quanto o arranjo cobra de quem trabalha nele.

Repare no que está fora dessa definição. O Diagrama de Espaguete não descreve a sequência lógica das etapas, que é trabalho do fluxograma de processo. Não descreve o fluxo de valor com estoque e tempo de espera, que é do mapa do fluxo de valor. Ele responde uma pergunta só, e responde bem: por onde o pé anda enquanto o processo roda.

A unidade de análise é o ciclo, não o dia. Um Diagrama de Espaguete de oito horas vira uma bola preta que não ensina nada. O desenho útil cobre um ciclo completo e identificável, do começo ao fim, do tipo que se repete dezenas de vezes por turno. É a repetição que transforma metros em horas no fim do mês. Por isso a escolha do recorte importa mais que a régua. Entre uma planta perfeita e um recorte bem definido, eu fico com o recorte todas as vezes.

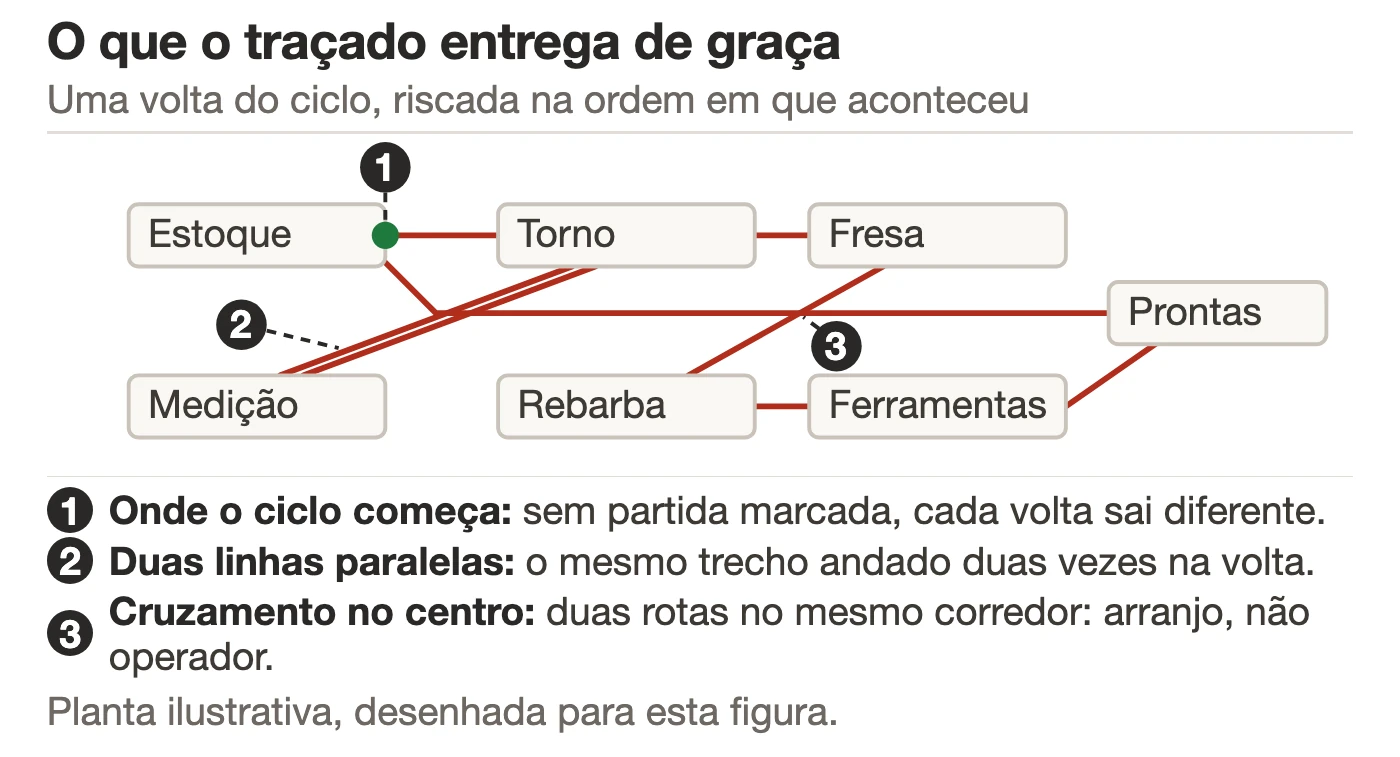

Vale registrar a diferença entre linha cruzada e linha longa, porque as duas contam histórias distintas. Linha longa é distância, e resolve mudando o posto de lugar. Linha cruzada é interferência: duas rotas ocupando o mesmo corredor em momentos diferentes, o que vira espera e acidente antes de virar metro. Um bom Diagrama de Espaguete deixa os dois problemas visíveis na mesma folha. No seu desenho, qual dos dois aparece mais?

Existe ainda uma leitura menos óbvia, que aparece quando você desenha o trajeto do documento em vez do trajeto da pessoa. Em escritório, os desperdícios de escritório raramente são de caminhada humana, e sim de papel indo e voltando entre mesas para colher assinatura. A mesma técnica de traçado funciona, com a régua trocada de metros para número de passagens.

O que o livro diz sobre o Diagrama de Espaguete, e por que ele fica no capítulo de medição

O Guia Prático Lean Seis Sigma trata do assunto no capítulo 26, chamado Ferramentas de Medição, na seção 26.2. A localização já é uma informação: a ferramenta não está entre as de análise nem entre as de controle, está entre as que produzem dado. Quem a usa só para ilustrar diagnóstico está usando metade dela.

A definição do livro, à página 296, é direta. O Diagrama de Espaguete “consiste em um emaranhado de linhas traçadas, as quais representam toda a trajetória percorrida por um funcionário em uma empresa durante a execução de tarefas de determinado processo”. Duas palavras dessa frase merecem atenção: toda a trajetória, e não a trajetória prevista pelo procedimento.

Logo em seguida vem a regra de leitura que sustenta o resto do texto: quanto maior o número de linhas, mais tempo se perde. É uma régua grosseira de propósito. Ela permite que o operador, o líder e o diretor olhem a mesma folha. Os três concordam sobre o diagnóstico antes de qualquer discussão sobre solução, o que é raro em ferramenta de Lean Manufacturing.

O capítulo também posiciona o Diagrama de Espaguete ao lado do mapa de fluxo, do SMED e do programa 5S. O texto cita as tecnologias que hoje automatizam a coleta: identificação por radiofrequência, rastreio por satélite e sistemas de localização em tempo real. Aqui volta a minha história da abertura, com o final que ela merece. Sensor é ótimo para acompanhar o percurso depois que você já sabe qual percurso importa.

A seção fecha com um exemplo prático, à página 297. É o caso de um líder de manufatura numa fábrica de eletrodomésticos, que aplicou a ferramenta na linha de refrigeradores. Vem acompanhado de uma figura de antes e depois da otimização. Guardo desse exemplo a lição de método que eu mais repito: o antes e o depois são dois desenhos do mesmo ciclo, não dois desenhos de dois processos diferentes. Você já viu esse par de desenhos apresentado com dois processos diferentes?

O que o desenho enxerga que a planilha não enxerga

Toda operação mede o que é fácil medir. Tempo de máquina tem contador, produção tem apontamento, refugo tem balança. O deslocamento de quem executa não tem nenhum desses. Por isso vive num ponto cego confortável: ele não aparece em relatório, então não existe em reunião. Quantos metros o seu operador andou no último turno? Não há sistema na operação que responda isso, e é por isso que eu começo pelo desenho e não pela planilha.

Nas oito perdas do Lean, esse ponto cego ocupa duas posições distintas que costumam ser confundidas. Transporte é o deslocamento do material. Movimentação é o deslocamento da pessoa. O Diagrama de Espaguete é a única ferramenta simples que mede as duas com o mesmo traço. Basta escolher se você segue o operador ou segue a peça.

A terceira linha dessa tabela é a que mais me surpreende em campo. O desenho obriga alguém a atualizar a planta, e a atualização sozinha já é entrega. Na maioria das fábricas em que trabalhei, o arquivo em AutoCAD e o chão de fábrica divergiam em pelo menos três posições. Eram todas resultado de decisões pequenas que ninguém registrou.

A quarta linha conecta o Diagrama de Espaguete com ergonomia de um jeito que raramente se explora. Não é a distância total que produz lesão, é a repetição do mesmo percurso carregando o mesmo peso. Um desenho que conta idas separadamente, em vez de somar tudo num número só, entrega os dois diagnósticos de uma vez.

Fecho a seção com o argumento que costuma destravar a autorização para fazer o levantamento. O Diagrama de Espaguete não pede parada de linha, não pede investimento e não pede consultor. Pede uma cópia da planta, um turno de observação e a disposição de olhar para o resultado sem procurar culpado, que é a parte difícil.

O que preparar antes de traçar a primeira linha

A qualidade de um Diagrama de Espaguete se decide antes do desenho, na definição do recorte. Quatro decisões precisam estar tomadas quando você chegar no posto. Nenhuma delas se toma bem com a caneta já na mão, no meio do barulho da operação.

1. Qual ciclo. Um ciclo com começo e fim reconhecíveis por quem executa, do tipo que se repete muitas vezes por turno. Bom exemplo: da retirada da peça bruta até o depósito da peça pronta. Mau exemplo: a manhã do operador.
2. Quem ou o quê. Uma pessoa, uma peça ou um documento. Misturar sujeitos no mesmo traçado produz um desenho que ninguém consegue interpretar depois.
3. Qual planta e qual escala. A planta do arranjo de hoje, com uma referência de medida conhecida. Sem escala, o desenho vira impressão, e impressão não sobrevive à primeira reunião de custo.
4. Quantas repetições. Um ciclo mostra o formato, três a cinco mostram o padrão. Se os três desenhos saírem muito diferentes entre si, o problema não é de layout, é de trabalho padronizado.

Sobre a planta, um conselho que economiza retrabalho. Não espere pelo arquivo oficial. Um croqui feito à mão em papel quadriculado, com as distâncias conferidas a trena nos dois eixos principais, serve perfeitamente. E fica pronto no mesmo dia. O que não serve é planta de projeto antiga, porque ela desenha o arranjo que alguém pretendeu, não o que existe.

Escolha o momento com o mesmo cuidado. Prefira o período normal ao período crítico. A tentação é medir no pico, quando a bagunça é mais visível, mas o desenho do pico descreve a exceção. Se a operação tem turnos com arranjos diferentes, faça um Diagrama de Espaguete por turno e compare os dois antes de propor qualquer coisa.

Por último, avise. Observação escondida é péssima ideia por razões éticas e por razões técnicas: quem se sente vigiado anda diferente. Eu abro sempre com a mesma frase, que a gente pode roubar sem crédito. “Vim medir o caminho, não a pessoa, e o resultado vai ser usado para mudar o lugar das coisas, não o jeito de trabalhar.”

Como fazer um Diagrama de Espaguete em cinco passos

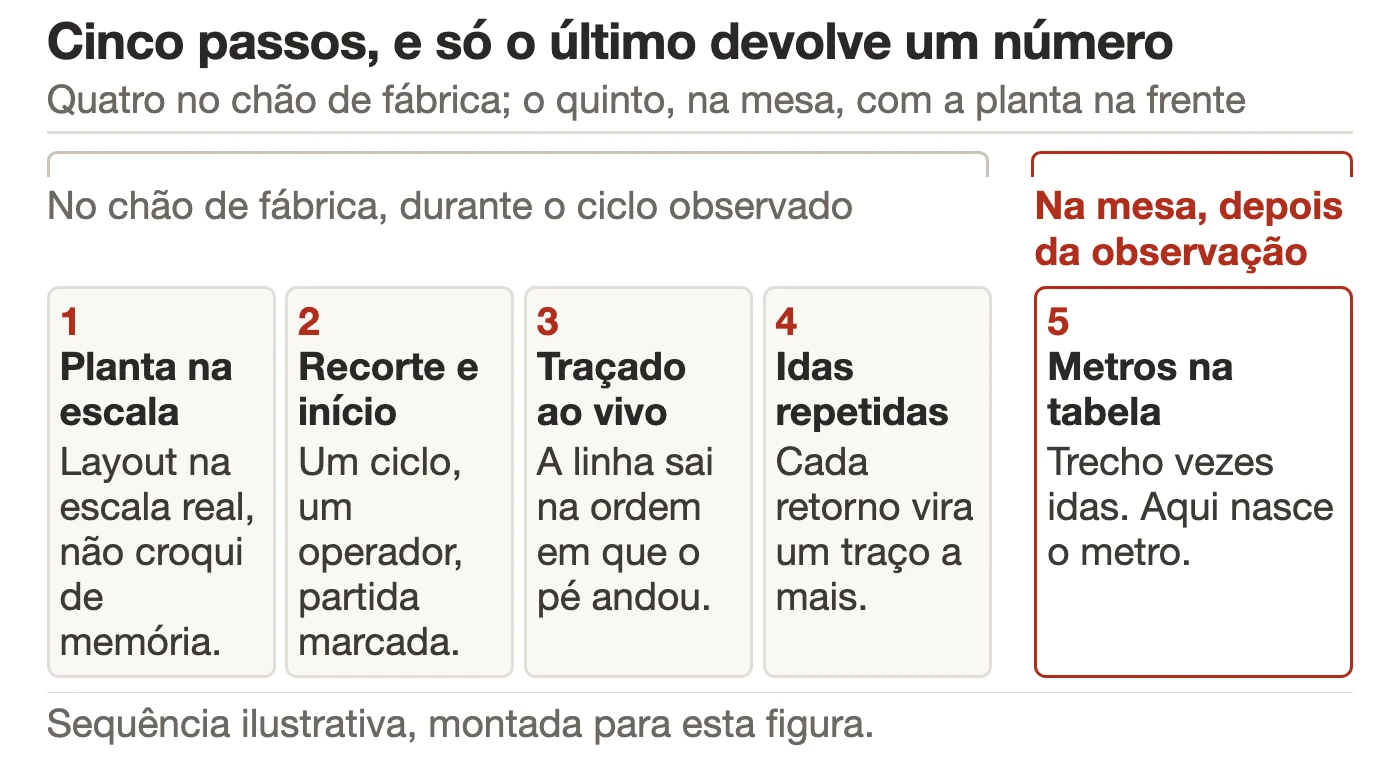

O livro também organiza a construção em cinco passos, e eles começam antes do papel: decidir qual fluxo analisar, escolher o recurso, mapear o trajeto com distância e tempo, analisar os percursos e propor o novo arranjo. A sequência abaixo mora dentro do terceiro deles. É o passo de campo aberto em cinco movimentos, que é onde o desenho de verdade acontece. Os cinco cabem em um turno, e o quinto é o único que exige mesa e calma.

1. Desenhe a planta na escala. Represente os postos, as máquinas, as bancadas, as portas e os corredores. Marque o que restringe passagem, porque o percurso real acompanha o corredor e não a linha reta entre dois pontos.
2. Defina o ponto de partida e avise quem executa. Marque no papel onde o ciclo começa. Todo mundo que aparece no desenho tem que saber que o desenho está sendo feito.
3. Acompanhe um ciclo inteiro sem interromper. Vá atrás, em silêncio, como numa gemba walk, e risque a linha na hora em que o deslocamento acontece. Não pare para julgar, não sugira atalho e não pergunte por que ele foi até lá.
4. Registre cada ida, inclusive as repetidas. Ida e volta são dois traços, não um. Quando o mesmo trecho se repete, risque de novo por cima: a espessura acumulada é meia análise pronta.
5. Meça, some e leia. Com o desenho fechado, converta cada trecho em metros pela escala, multiplique pelo número de idas e some o ciclo. Só depois disso comece a discutir solução.

O terceiro passo é o que mais gente erra, e o erro tem sempre a mesma cara. O observador vê o operador dar uma volta que parece boba, não resiste e comenta. E o que acontece com o ciclo a partir dali? Ele deixa de ser o ciclo real. Passa a ser o ciclo que a pessoa acha que você quer ver. Se você falou, o desenho está queimado: recomece amanhã, com outro ciclo.

Sobre o quarto passo, uma convenção que vale adotar desde o primeiro Diagrama de Espaguete. Anote ao lado de cada trecho repetido o motivo da repetição, em duas ou três palavras. Buscar ferramenta, buscar embalagem, conferir medida. O motivo é o que transforma o desenho em pauta de ação. Distância a gente encurta, e motivo a gente elimina.

E uma nota sobre ordem de trabalho. Muita gente monta o desenho digital durante a observação, achando que economiza uma etapa. Não economiza. O papel aceita rabisco, seta e palavra solta na margem. O digital cobra decisão de formatação no pior momento possível, que é enquanto a operação está andando na sua frente.

De linha para número: como transformar o emaranhado em metros

Enquanto o resultado for um desenho, o Diagrama de Espaguete convence quem já estava convencido. Quem assina o investimento vai olhar o traçado ou a coluna de total? Vira argumento quando cada trecho tem metragem, número de idas e total. A conversão é aritmética simples. Os campos abaixo são os mesmos dos sete exemplos preenchidos mais adiante. Lá o total do trecho aparece em duas versões, antes e depois da mudança. E o total do ciclo fecha a tabela numa linha, não numa coluna.

Sobre a medição da distância, adote a convenção do corredor. Some o deslocamento no eixo horizontal com o deslocamento no eixo vertical, em vez de traçar a diagonal. Ninguém atravessa um centro de usinagem na diagonal. Nos sete exemplos deste artigo essa é exatamente a regra usada, e ela está escrita na legenda de cada peça.

Com o total do ciclo em mãos, a conversão para tempo é uma multiplicação. Uma pessoa caminhando com carga leve dentro de uma operação anda perto de um metro por segundo, contando desvios e paradas. Multiplique os metros do ciclo pela quantidade de ciclos por turno. Você tem o tempo que o arranjo consome, em minutos, sem precisar de cronoanálise.

Esse número é o que sustenta a conversa com quem aprova investimento. Mudar bancada de lugar custa parada, custa elétrica e custa hidráulica, e ninguém autoriza isso por causa de um desenho bonito. Autoriza por causa de horas por ano. A frase que abre essa porta é sempre a mesma: “esse arranjo custa tantas horas por ano”. É o formato em que o Diagrama de Espaguete entrega o diagnóstico, quando você fecha o total do ciclo.

Um cuidado final de honestidade, e nesse eu insisto sempre. Não converta metros em dinheiro multiplicando por salário. O tempo economizado só vira dinheiro se ele for reocupado com trabalho de valor, ou se a operação for redimensionada. Apresente a economia em tempo, deixe a decisão sobre o que fazer com esse tempo para quem tem a capacidade produtiva na mão.

Os erros que estragam a medição do Diagrama de Espaguete

Errar a construção não é o problema mais comum, porque a construção é fácil. O problema é errar o que se conclui do desenho. Os seis abaixo eu já cometi ou vi acontecer, e todos têm o mesmo efeito: transformam uma medição em opinião. De qual deles você está mais perto?

• Desenhar o percurso previsto em vez do observado. O desenho feito na mesa, a partir do procedimento, mostra o processo como ele deveria ser. O valor da ferramenta está justamente na diferença entre esses dois traçados.
• Medir em linha reta. A diagonal encurta o percurso em até um terço. E destrói a confiança no número na primeira vez que alguém caminhar o trajeto com trena.
• Somar tudo num número só. Sem a coluna de idas, você não distingue um trecho longo percorrido uma vez de um trecho curto percorrido oito. As duas causas pedem soluções opostas.
• Tratar cruzamento como erro do operador. Cruzamento é característica do arranjo. Quem escolheu onde a máquina fica produziu o cruzamento, não quem anda entre elas.
• Desenhar um ciclo só e concluir. Um ciclo pode ter tido um imprevisto. Três mostram o que é padrão e o que foi exceção do dia.
• Parar no desenho. Um Diagrama de Espaguete que não vira plano de ação com dono e prazo é enfeite de sala de reunião.

Existe um sétimo erro, mais delicado, que é de condução e não de técnica. É apresentar o desenho numa reunião sem ter mostrado antes para quem foi observado. O emaranhado é uma imagem forte, e ela pode ser lida como retrato de alguém que anda demais. Quem foi acompanhado precisa ver o resultado primeiro e concordar que aquele é o trajeto real. Eu levo o desenho ao posto antes de levar à sala, e faço uma pergunta só: “é assim que você anda?”. Quando vem um ajuste, o ajuste entra no desenho antes da reunião.

Por fim, o erro de escopo. O Diagrama de Espaguete descreve deslocamento e só deslocamento. Se o problema da operação é setup demorado, o caminho é SMED. Se é falta de padrão entre turnos, é trabalho padronizado. Usar a ferramenta errada com competência é um jeito caro de não resolver nada.

Sete Diagramas de Espaguete preenchidos, um por segmento

Os sete diagramas abaixo cobrem manufatura, alimentício, logística, hospitalar, varejo, manutenção e serviços. Cada um traz a planta em dois painéis, antes e depois de uma mudança de arranjo. Vem também a tabela de trechos com idas e metragem, e a leitura do que a soma esconde. Todos estão em PDF, prontos para imprimir e adaptar.

Antes de baixar, leia esta linha com atenção, porque ela vale para os sete. Nenhum destes diagramas é levantamento de empresa. As plantas foram desenhadas para o artigo, os pontos foram escolhidos por mim e os metros são calculados sobre essa geometria montada. A gente prefere entregar assim, com a régua à mostra, a entregar número de empresa que ninguém pode conferir. Servem de modelo de leitura e de formato, não de referência de desempenho de setor.

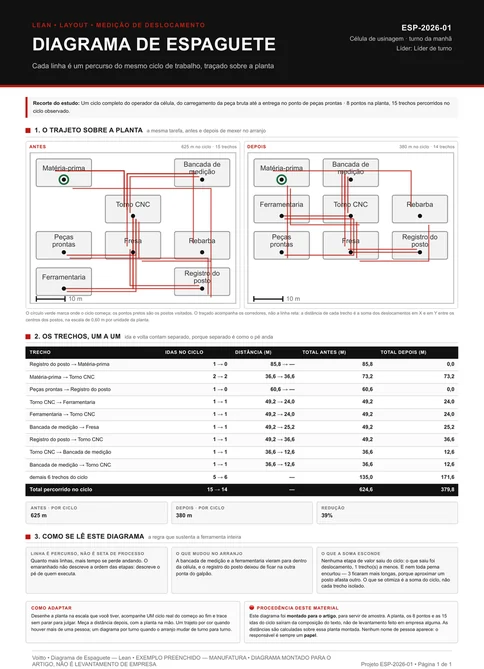

1. Manufatura: uma volta do operador na célula de usinagem

Comecei pelo caso mais clássico. O recorte é uma volta completa do operador da célula, do carregamento da peça bruta até a entrega no ponto de peças prontas. São oito pontos na planta e quinze trechos percorridos no ciclo observado.

O que trava este levantamento não é o traçado, é a escolha do ciclo. O operador não repete o mesmo caminho a cada peça: muda o setup, muda a rota. Quem levanta precisa acompanhar três ou quatro ciclos e ficar com o típico, não com o pior. Diagrama de espaguete de ciclo excepcional não sustenta decisão de arranjo.

O que domina o total não é a distância, é a frequência. O trecho entre a matéria-prima e o torno acontece duas vezes no mesmo ciclo, e as duas idas à bancada de medição também. Somados, os quinze trechos dão 625 m por ciclo. Numa cadência de trinta ciclos por turno, isso vira mais de dezoito quilômetros de caminhada por turno.

No painel do depois, a bancada de medição e a ferramentaria entraram para dentro da célula. O registro do posto saiu da outra ponta do galpão. O ciclo revisado fecha em 380 m contra os 625 m do arranjo antigo. Dois trechos desaparecem e um curto nasce no lugar deles: metade da economia veio daí, e a outra metade de encurtar o que já existia.

🔴 Procedência: a célula acima não existe fora deste texto. Desenhei a planta, escolhi os oito pontos e contei as idas para servir de amostra. As distâncias saem dessa planta montada, não de cronometragem em piso de empresa.

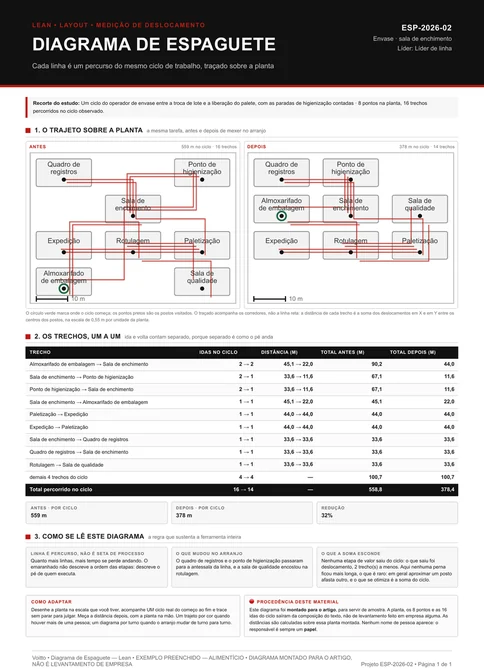

2. Alimentício: o ciclo do operador de envase entre lote e palete

Este segundo diagrama tem uma particularidade que muda a leitura: parte do deslocamento é obrigatória por norma sanitária. As paradas de higienização não são desperdício e não podem ser eliminadas, então o alvo aqui é encurtá-las, nunca cortá-las.

São oito pontos no ciclo observado, e o roteiro que os liga soma 559 m no arranjo original. As idas ao ponto de higienização respondem por uma fatia relevante desse total. Elas aparecem duas vezes na tabela, na ida e na volta, porque separado é como o pé anda.

A mudança testada foi trazer o ponto de higienização e o quadro de registros para a antessala da linha. A sala de qualidade encostou na rotulagem. O ciclo passa a somar 378 m contra os 559 m de antes, e duas idas deixam de existir.

Repare que este é um dos dois casos entre os sete, junto com o de manutenção, em que nenhuma perna ficou mais longa depois da mudança. Isso acontece porque a sala de enchimento é o centro geográfico da operação, e todos os pontos giram em torno dela. É raro em planta de fábrica.

Uma observação de método, válida para qualquer área regulada. Antes de propor mover qualquer coisa numa sala de envase, confirme com a qualidade o que a mudança implica em termos de fluxo de contaminação. Encurtar caminho e cruzar fluxo limpo com fluxo sujo é um excelente jeito de trocar um problema pequeno por um grande.

🔴 Nada aqui foi levantado numa sala de envase de verdade: o arranjo, os oito postos e o roteiro do ciclo nasceram da composição do artigo. Valem como modelo de leitura.

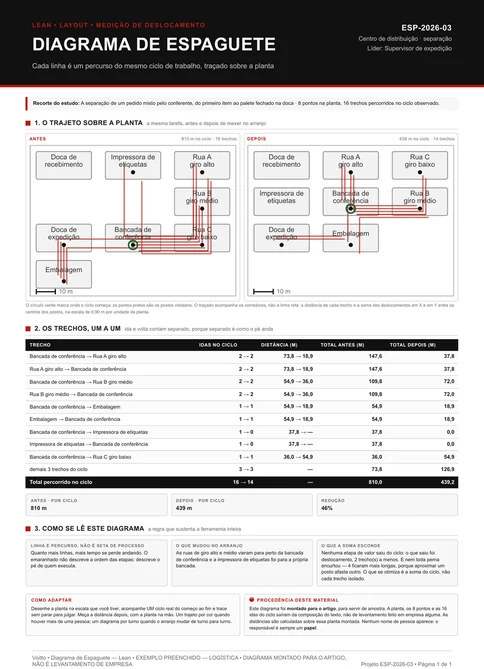

3. Logística: a separação de um pedido misto no centro de distribuição

Separação é a operação em que o Diagrama de Espaguete costuma render mais. O deslocamento é literalmente o trabalho. O recorte aqui é a montagem de um pedido misto pelo conferente, do primeiro item ao palete fechado na doca, com dezesseis trechos entre oito pontos.

O arranjo original soma 810 m, o maior dos sete exemplos. A causa está visível na tabela: a bancada de conferência fica longe das ruas de giro alto e médio. O conferente volta a ela duas vezes em cada uma dessas rotas.

Trazendo as ruas de maior giro para perto da bancada e colocando a impressora de etiquetas na própria bancada, o conferente passa a andar 439 m no mesmo pedido que antes custava 810 m, e o roteiro fica dois trechos mais curto. É a aplicação direta de um princípio de gestão de estoque que vale para qualquer armazém: item de giro alto perto do ponto de uso.

Este é também o exemplo com mais trechos piorados, quatro. Aproximar as ruas de giro alto empurrou as de giro baixo para longe, e isso é aceitável exatamente porque elas são visitadas com pouca frequência. A frequência é que decide quem fica perto.

🔴 Este centro de distribuição é ilustração. As ruas, a bancada e os números que a peça calcula foram inventados para mostrar o método. Nenhum conferente foi acompanhado com prancheta para chegar a eles.

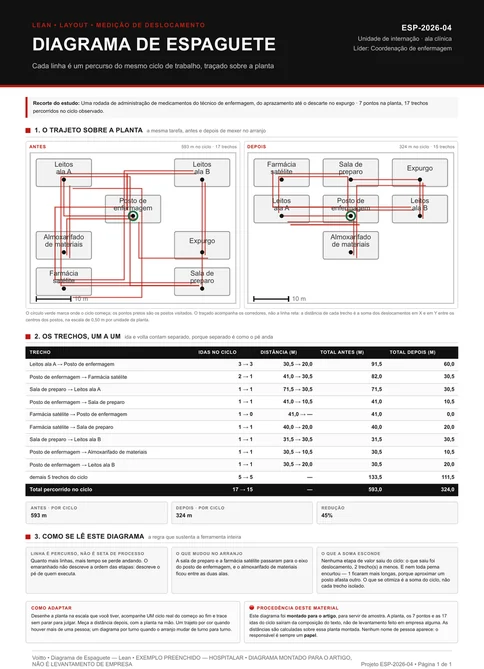

4. Hospitalar: uma rodada de medicação na unidade de internação

Em ambiente assistencial o argumento muda de natureza. Metros a menos no percurso do técnico de enfermagem não são só produtividade: são minutos a mais de presença ao lado do paciente. É assim que a conversa precisa ser apresentada.

O ciclo observado é uma rodada de administração de medicamentos, do aprazamento até o descarte no expurgo. São sete pontos e dezessete trechos. É o exemplo com mais trechos de todos, o que faz sentido: a rodada visita vários leitos.

Trazendo a sala de preparo e a farmácia satélite para o eixo do posto de enfermagem, a rodada que somava 593 m passa a somar 324 m, e duas idas saem do roteiro. O trecho entre os leitos da ala A e o posto continua sendo percorrido três vezes por rodada. Essa é a natureza do trabalho, e não há arranjo que a elimine.

🔴 Sobre a origem do material. A unidade descrita é fictícia e serve de amostra; nenhum hospital cedeu planta, e a metragem sai da geometria que eu mesmo montei na página.

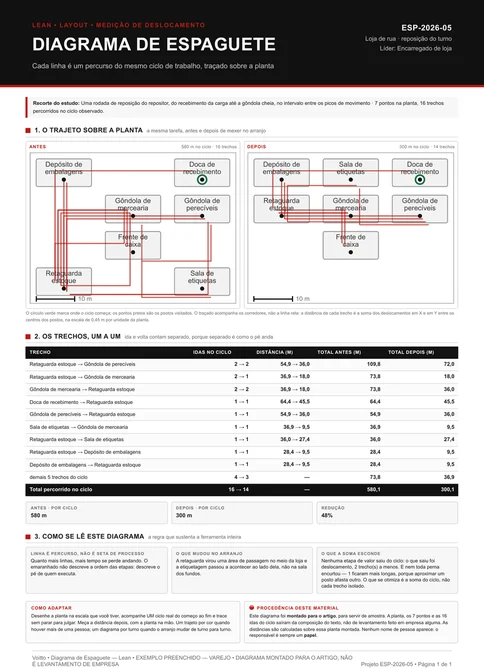

5. Varejo: uma rodada de reposição entre o recebimento e a gôndola

No varejo o Diagrama de Espaguete tem um complicador que a fábrica não tem: o cliente anda no mesmo espaço. Reposição feita no horário errado não é só lenta, é obstrução de corredor. Por isso o recorte deste exemplo é a rodada no intervalo entre os picos de movimento.

São dezesseis trechos entre sete pontos, somando 580 m no arranjo original. A retaguarda ficava no fundo da loja, e cada reposição de gôndola exigia atravessar a área de venda inteira nos dois sentidos.

Com a retaguarda transformada em área de passagem no meio da loja e a etiquetagem ao lado dela, o ciclo cai para 300 m. É uma redução de 48%, entre as maiores dos sete exemplos. Dois trechos somem do roteiro e um único trecho fica mais longo.

Vale um alerta comercial que nenhum desenho mostra sozinho. Área de venda é receita por metro quadrado, e transformar espaço de exposição em espaço de retaguarda tem custo de oportunidade. A decisão precisa comparar os metros economizados pelo repositor com o que aquela área vendia.

🔴 Loja nenhuma foi medida. O desenho, os sete pontos e a rodada de reposição foram construídos para o texto. O que eles ensinam é a leitura, não o caso.

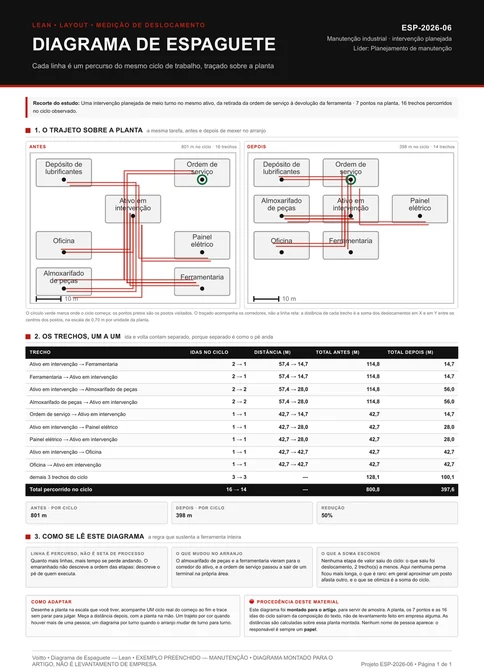

6. Manutenção: uma intervenção planejada de meio turno no mesmo ativo

Manutenção é o caso em que o metro tem o preço mais alto. O equipamento está parado enquanto o técnico caminha. Cada ida ao almoxarifado durante uma intervenção é tempo de indisponibilidade. Isso coloca este diagrama dentro da conversa de plano de manutenção e não apenas de layout.

São sete pontos no ciclo, e o total dá 801 m. Quatro pares dominam a lista, todos entre o ativo e os dois pontos de suprimento. Cada um deles é percorrido duas vezes por rodada, e a ida e a volta contam separado. A peça e a ferramenta foram buscadas em viagens separadas.

O almoxarifado de peças e a ferramentaria vieram para o corredor do ativo, e a ordem de serviço passou a sair de um terminal na própria área. Com isso a peça e a ferramenta deixam de ser buscadas em viagens separadas: a mesma ida resolve as duas. O ciclo revisado soma 398 m contra os 801 m do arranjo antigo, e o que encurtou não foi tempo de técnico, foi tempo de máquina parada.

O desafio aqui aparece depois do desenho. Trazer o almoxarifado de peças para o corredor do ativo resolve a caminhada da intervenção e descentraliza o estoque da planta: peça perto do ativo é peça duplicada em algum outro lugar. A conta que decide compara o metro economizado pelo técnico com o inventário que passa a existir em dois lugares.

🔴 Nada do que está acima veio de uma parada real. Montei o ativo, o corredor e a sequência da intervenção como exemplo. Os totais em metros são consequência aritmética desse desenho.

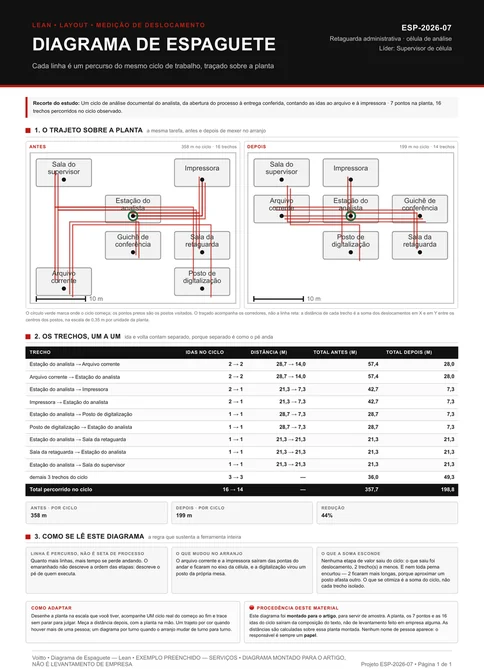

7. Serviços: um ciclo de análise documental na retaguarda administrativa

Escritório é onde mais gente duvida que a ferramenta sirva, e onde o resultado costuma surpreender. Os totais são menores em metros, mas a proporção do tempo perdida em deslocamento é parecida, porque o ciclo administrativo também é mais curto.

O recorte é um ciclo de análise documental, da abertura do processo à entrega conferida, e o traçado liga sete pontos por dezesseis trechos, somando 358 m. As idas à impressora e ao arquivo corrente aparecem duas vezes cada uma, na ida e na volta, e juntas explicam boa parte do total.

Trazendo o arquivo corrente e a impressora para o eixo da célula e transformando a digitalização num posto da própria mesa, o ciclo revisado soma 199 m: dois trechos somem e dois ficam mais longos, e ainda assim o total quase se divide ao meio.

Em ambiente administrativo há ainda uma leitura que o desenho não captura. Vale registrá-la ao lado dele: quantas dessas idas existem por causa de um passo digital que ninguém revisou. Imprimir para assinar e digitalizar de volta produz três deslocamentos que somem inteiros quando a assinatura vira eletrônica.

Por isso, em serviços, eu costumo rodar o desenho junto com uma leitura dos desperdícios de escritório. O Diagrama de Espaguete mostra o custo do percurso, e a lista de desperdícios sugere quais percursos não deveriam existir.

🔴 O andar administrativo desta página é invenção didática. Ninguém seguiu analista algum entre mesa, impressora e arquivo para produzir estes valores.

Do desenho ao novo arranjo, e o que a soma esconde

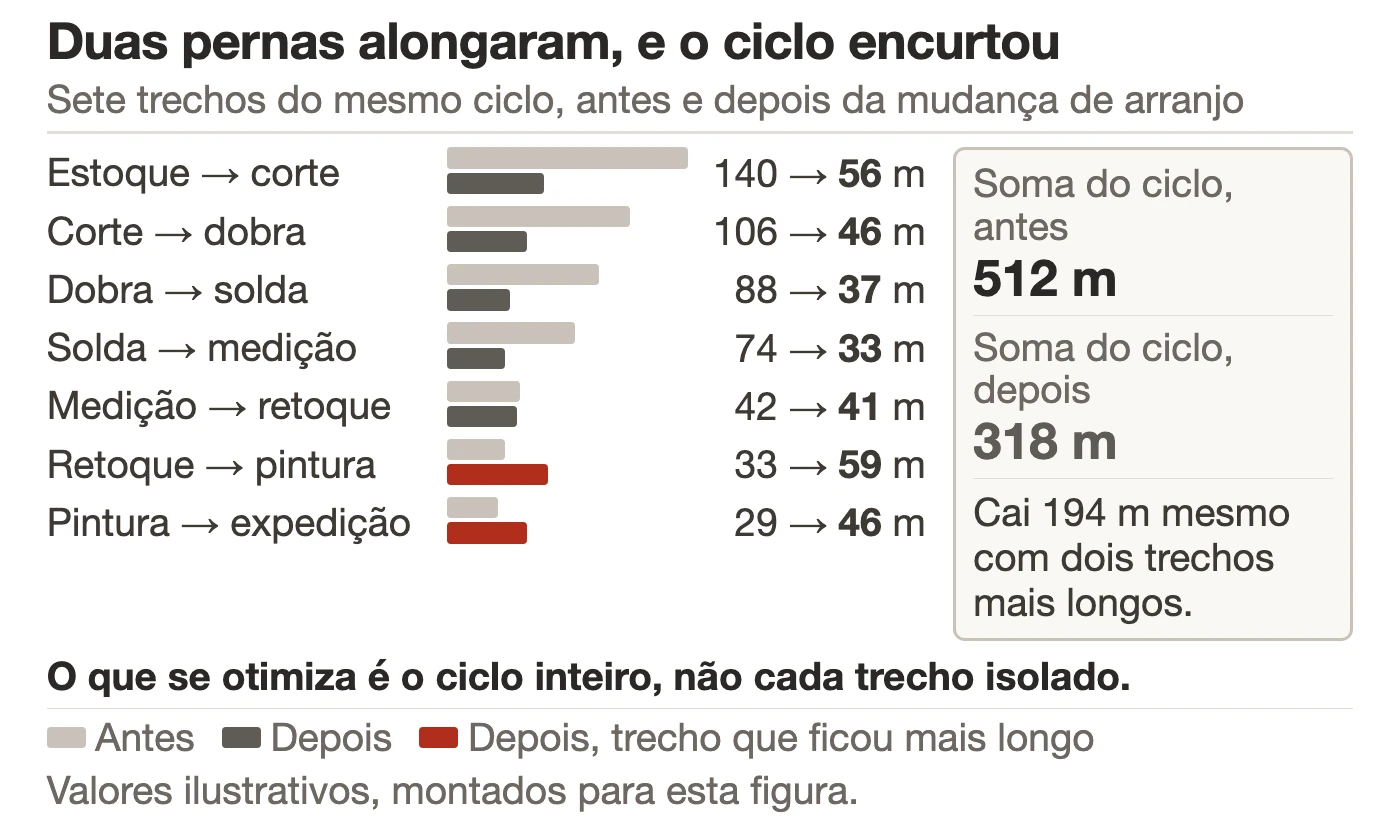

Com o antes medido, começa a parte que dá trabalho de verdade: propor o depois. E aqui a aritmética prega uma peça em quem só olha o total. Aproximar dois postos que conversam muito quase sempre afasta um terceiro. É comum que um Diagrama de Espaguete otimizado tenha trechos individualmente piores que os do desenho original.

Por isso a apresentação do novo arranjo precisa mostrar a tabela completa, e não apenas o número final. Na minha ordem de apresentação a tabela vem antes do total, justamente para ninguém ouvir a boa notícia sem ver o preço dela. Quem trabalha no posto que ficou mais longe vai perceber na primeira semana. É muito melhor que ele já tenha visto o dado. Pior é descobrir sozinho e concluir que a mudança foi feita sem pensar nele.

A segunda coisa que a soma esconde é a natureza do que saiu. Num bom rearranjo, o que desaparece do ciclo é deslocamento, e nenhuma etapa de valor sai junto. Vale conferir isso explicitamente: se o total caiu porque uma conferência deixou de ser feita, você não otimizou o layout. Apenas removeu um controle e transferiu o custo para a frente.

A terceira é o custo da mudança. Mover um posto pode significar parada, nova instalação elétrica e revisão de segurança. Há casos em que a economia de metros não paga a obra. Nessas horas a saída costuma ser mudar a sequência ou o lote em vez do arranjo. Isso é território de otimização de processos e não de layout.

Feita a mudança, refaça o Diagrama de Espaguete no arranjo novo, com o mesmo recorte e o mesmo método. Sem essa segunda medição você tem uma promessa, não um resultado. E a melhoria contínua depende de fechar esse ciclo com número. É o mesmo que o ciclo PDCA pede verificação antes de padronizar.

Onde o Diagrama de Espaguete encaixa, e o que ele não resolve

A ferramenta raramente aparece sozinha. Ela costuma entrar como medição de apoio dentro de um trabalho maior. Conhecer a vizinhança evita tanto o uso insuficiente quanto o exagero de esperar dela o que ela não faz.

A combinação que mais rende, na minha experiência, é mapa do fluxo de valor para achar onde o fluxo trava. O Diagrama de Espaguete entra para entender o que acontece dentro da etapa travada. O primeiro dá a visão de sistema, o segundo dá a explicação física. Juntos costumam produzir uma pauta de melhoria bem mais concreta que qualquer um dos dois isolado.

A segunda combinação frequente é com 5S e com gestão à vista. Boa parte das idas repetidas que o desenho revela é busca de ferramenta, de embalagem ou de informação. Busca resolve com organização e sinalização, não com obra. É comum que metade da economia apareça antes de qualquer posto sair do lugar.

E o limite, dito sem rodeio. O Diagrama de Espaguete não mede qualidade, não mede tempo de operação, não enxerga fila e não diz nada sobre gargalo de produção. Ele responde uma pergunta única, com precisão suficiente para decidir. Quando alguém traz o desenho para explicar espera de material, a gente devolve sempre a mesma frase: “isso não é caminhada, é fluxo”. Essa modéstia é exatamente o motivo de ele caber num turno e sobreviver dentro das ferramentas lean há décadas.

Se você quer começar ainda esta semana, baixe um dos sete diagramas acima. Escolha um ciclo da sua operação e refaça o desenho sobre a sua planta. As outras ferramentas do método estão na mesma prateleira: o Kit de Ferramentas Lean Manufacturing reúne os modelos que costumam andar junto com este. Para aprofundar a leitura de operação, o caminho completo está em excelência operacional e nas academias de certificação da Voitto.
