Mapa do fluxo de valor: como desenhar, medir e usar o VSM

Ja perdi a conta das reunioes de abertura em que a equipe desenhou o processo no quadro branco em quinze minutos. Todo mundo concordou com o desenho. As caixas estavam na ordem certa, as setas ligavam uma na outra e nao havia um unico relogio ali. Um mapa do fluxo de valor comeca exatamente onde esse quadro branco termina. O gatilho e o instante em que alguem pergunta quanto tempo a peca, o documento ou o paciente passa parado entre duas caixas.

A pergunta parece pequena e derruba o consenso da sala. Desenhar o fluxo no quadro branco leva minutos. Cronometra-lo de ponta a ponta leva dias. A ordem das etapas costuma estar certa. O tempo entre elas e que responde por quase todo o tempo total, e raramente alguem no time desconfia disso. Cada indicador da area media a produtividade de uma caixa isolada.

O nome em ingles e value stream map, e a sigla VSM circula nos dois idiomas. Se voce quer a definicao formal, a historia da ferramenta e as visoes que ela admite, va ao texto sobre o que e VSM. Ele cobre esse terreno com folga. Aqui o assunto e outro, bem mais chato e bem mais util. E o que fazer com uma folha em branco, um cronometro e um fluxo que ninguem mediu inteiro. A materia-prima do mapa do fluxo de valor e a cadeia de valor completa, do pedido do cliente a entrega.

Vale marcar a diferenca logo, porque ela decide se o trabalho rende. Um fluxograma responde onde o item passa. O mapa do fluxo de valor responde quanto tempo ele fica parado no caminho. Essa segunda resposta e a que costuma pagar o projeto. Em quase todo levantamento que acompanhei, a soma das esperas superou a soma das operacoes. A margem foi sempre maior do que alguem teria coragem de estimar antes de medir.

Este texto e um manual de execucao. Voce vai ver o que preparar antes de riscar a primeira caixa do fluxo de valor e como cronometrar as duas pontas. Depois, como separar o que agrega valor do que so consome tempo. E como escolher onde atacar e desenhar o estado futuro sem cair no otimismo. No meio do caminho tem cinco mapas preenchidos, um por segmento, em PDF, para imprimir e adaptar.

O que o mapa do fluxo de valor mostra que um fluxograma nao mostra

Um fluxograma responde a pergunta da sequencia. Ele diz o que acontece primeiro e o que acontece depois. E util e nao basta. O desenho do fluxo de valor responde outra coisa. Quanto tempo cada etapa consome, quanto tempo o item fica parado entre elas e qual parte disso o cliente pagaria de bom grado.

A diferenca aparece na primeira medicao. Um processo com sete etapas de dez minutos cada da setenta minutos de trabalho. Se o item leva onze dias para atravessar esse mesmo fluxo de valor, os setenta minutos nao explicam nada. O que explica sao as filas, os lotes, os aceites e as aprovacoes. Eles moram entre as caixas do fluxo de valor, e nenhum fluxograma os registra.

Por isso o mapeamento do fluxo de valor e ferramenta de medicao, e nao de documentacao. Ele existe para produzir dois numeros defensaveis. Um e o tempo total de travessia. O outro e a fracao dele que transforma o produto ou o servico. Com esses dois numeros na mao, a conversa sobre melhoria deixa de ser opiniao. Sem eles, qualquer proposta de mudanca vira aposta.

Vale dizer o que o mapa do fluxo de valor nao e. Ele nao substitui o mapa de processos. Esse desce ao detalhe das entradas e saidas de cada atividade, e serve para achar causa. O mapa do fluxo de valor fica um nivel acima, na travessia inteira, e responde onde o tempo mora. Os dois se usam juntos, em ordem. Primeiro a travessia, depois o detalhe do trecho que a travessia acusou.

O que o livro diz sobre o mapeamento do fluxo de valor, e por que ele fica no capitulo de medicao

O capitulo 26 do Guia Pratico Lean Seis Sigma se chama Ferramentas de Medicao. O mapeamento do fluxo de valor aparece ali, na secao 26.4, entre as paginas 301 e 303. A vizinha imediata e a Matriz Causa e Efeito. Esse endereco nao e detalhe editorial. Ele diz para que serve o mapa do fluxo de valor dentro de um projeto.

A definicao do livro e curta e vale citar como esta. Na pagina 301 esta escrito: “O Mapeamento do Fluxo de Valor (VSM, do ingles Value Stream Map) e um metodo que descreve visualmente as principais etapas de um processo de execucao de produtos ou servicos. Assim, torna-se possivel identificar desperdicios no fluxo de valor e definir acoes de melhoria para construir um novo processo com produtividade, qualidade, rapidez e menor custo.”

O exemplo pratico da secao e uma fabrica de moveis que quer mapear a producao de mesas de madeira. O gerente lista o produto final, as etapas do processo produtivo, os tempos de processamento e de espera. Na mesma folha entram os gargalos, as areas de desperdicio e as oportunidades de melhoria. O par de numeros que o livro usa para ilustrar a terceira etapa e o coracao da ferramenta. O corte da madeira pode levar trinta minutos. Mas pode haver uma espera de quinze minutos para a madeira secar antes da etapa seguinte.

Repare no que esse par faz. Trinta minutos de corte e um dado de capacidade e cabe em qualquer relatorio de OEE. Quinze minutos de secagem nao cabe em nenhum. Nao e falha de equipamento nem parada nao programada. E tempo que existe, que o cliente paga e que so aparece quando alguem desenha a travessia inteira. Metade do valor da ferramenta esta em dar lugar formal a esse segundo numero.

O mapeamento do fluxo de valor reaparece em outros dois pontos do livro que ajudam a situar o uso. No capitulo de Lean Manufacturing, a pagina 63 traz o mapeamento do fluxo de valor como contramedida do desperdicio de processamento. A Figura 8.3 da pagina 64 mostra um mapa com o tempo de processamento somado em 585 segundos. A Parte V e dedicada a etapa de Medicao de um projeto Lean Seis Sigma. Ali, a pagina 213 recomenda documentar o fluxo de trabalho atual com mapeamento de processos, fluxogramas ou VSM.

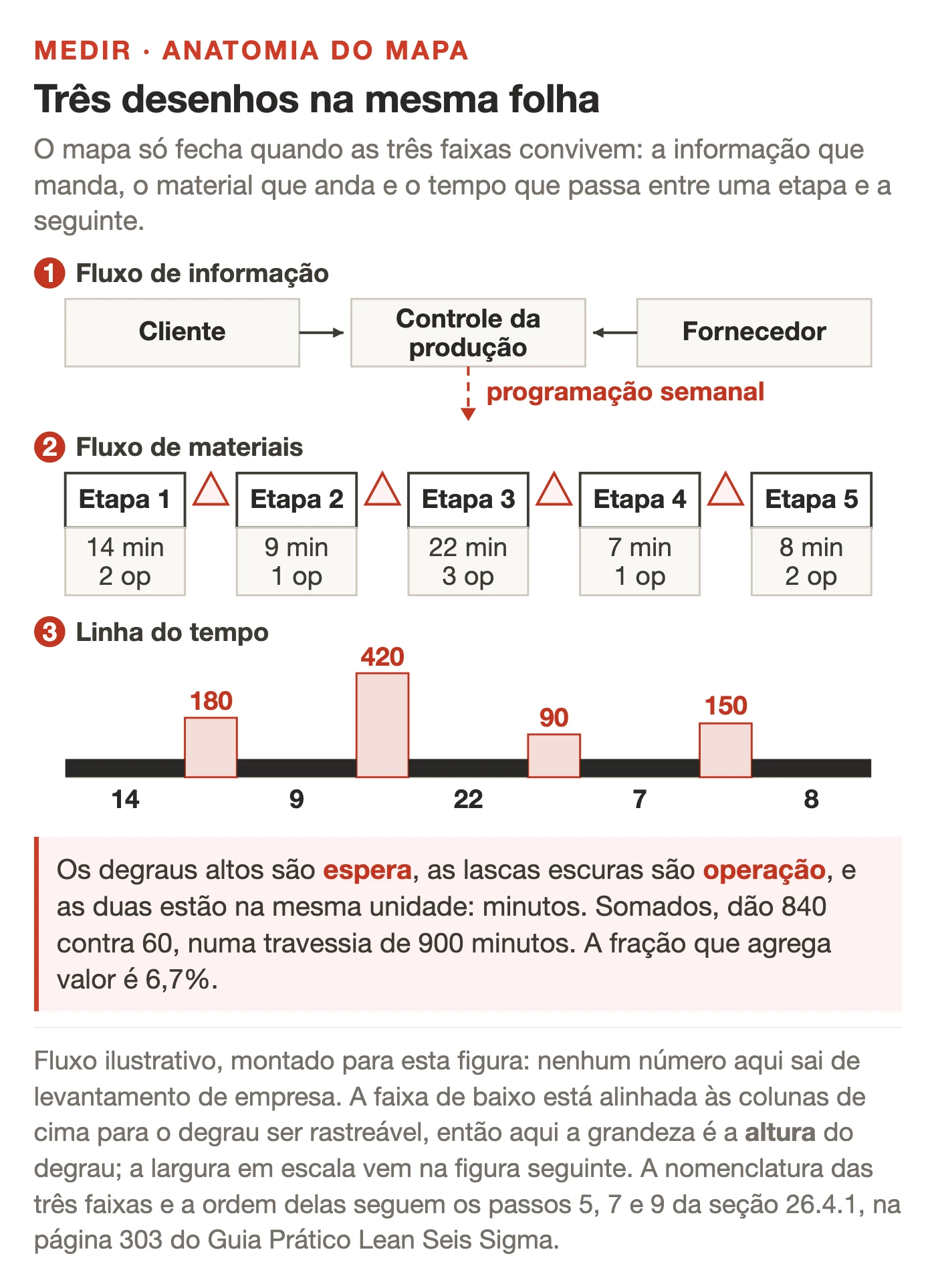

Os tres fluxos que o desenho carrega ao mesmo tempo

Todo mapa desse tipo carrega tres desenhos sobrepostos na mesma folha. O livro nomeia os tres na pagina 303, quando diz que existem tres partes principais no VSM. O fluxo de materiais vai do recebimento dos fornecedores a entrega ao cliente. A transformacao e a conversao da materia-prima em produto acabado. O fluxo de informacao e o que suporta e orienta os dois primeiros.

Quem desenha so o primeiro produz meio mapa. O caso classico e o processo administrativo em que o material anda em minutos e a informacao anda em dias. A autorizacao depende de uma reuniao semanal. Se a folha nao tem a seta da informacao, o levantamento do fluxo de valor aponta para a etapa errada. E o time gasta dinheiro acelerando algo que nunca foi o problema.

A folha tem um vocabulario proprio. O Quadro 26.1 do livro cataloga os icones. Vale conhecer os que aparecem em praticamente todo levantamento. Eles poupam legenda e evitam ambiguidade na hora de discutir o mapa do fluxo de valor com quem executa o processo.

• Caixa de processo, com o nome da etapa em cima e a quantidade de recursos embaixo.
• Caixa de dados, onde entram as metricas medidas naquela etapa.
• Triangulo de estoque nao planejado, com a contagem de itens ou o tempo para processa-los.
• Seta listrada para producao empurrada e seta vazada para producao puxada, com o icone circular de retirada quando o processo seguinte busca no estoque. Isso separa o que anda por programacao do que anda por solicitacao do cliente.
• Faixa FIFO, para o que precisa sair na ordem em que entrou.
• Seta fina para fluxo de informacao manual e seta em ziguezague para fluxo eletronico.
• Icone de Kaizen, que marca no proprio mapa a melhoria necessaria naquele ponto.

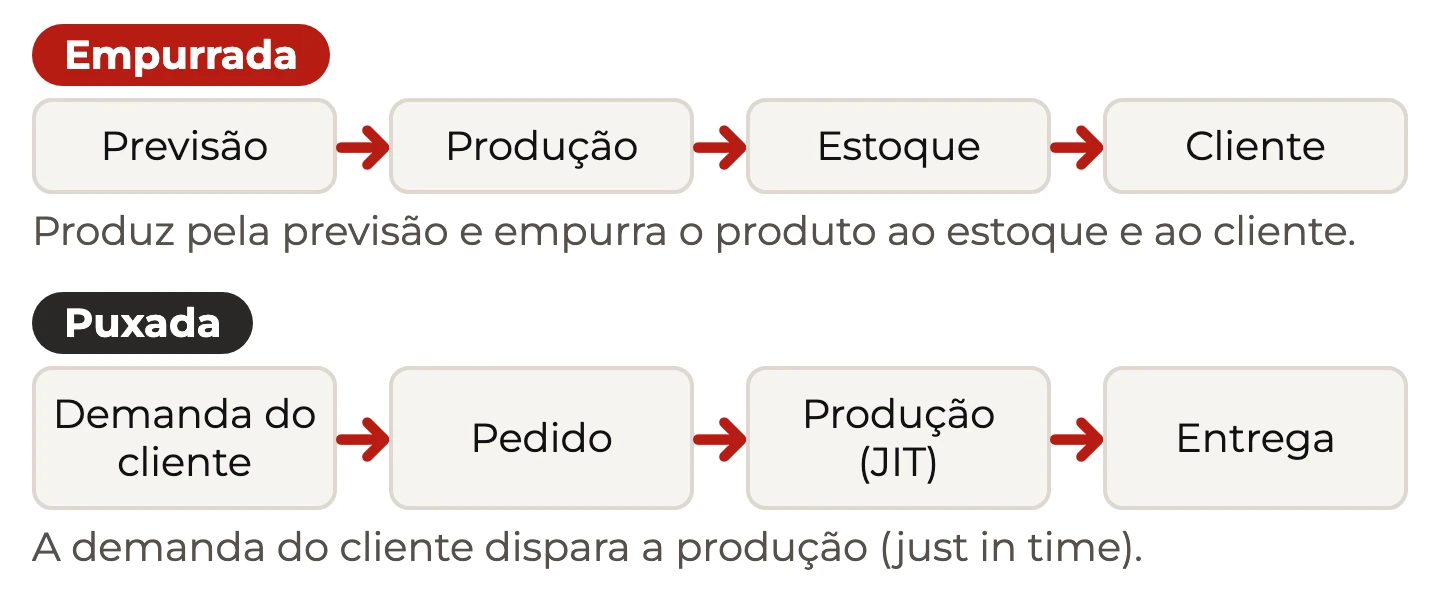

O icone de producao puxada merece um comentario a parte. Ele e o que mais muda de significado entre o presente e o futuro. Num mapa de estado presente, ele apenas registra o que ja funciona por solicitacao. No estado futuro, ele vira decisao de projeto. Quase sempre esta apoiada num sistema kanban com quantidade definida e ponto de reposicao visivel.

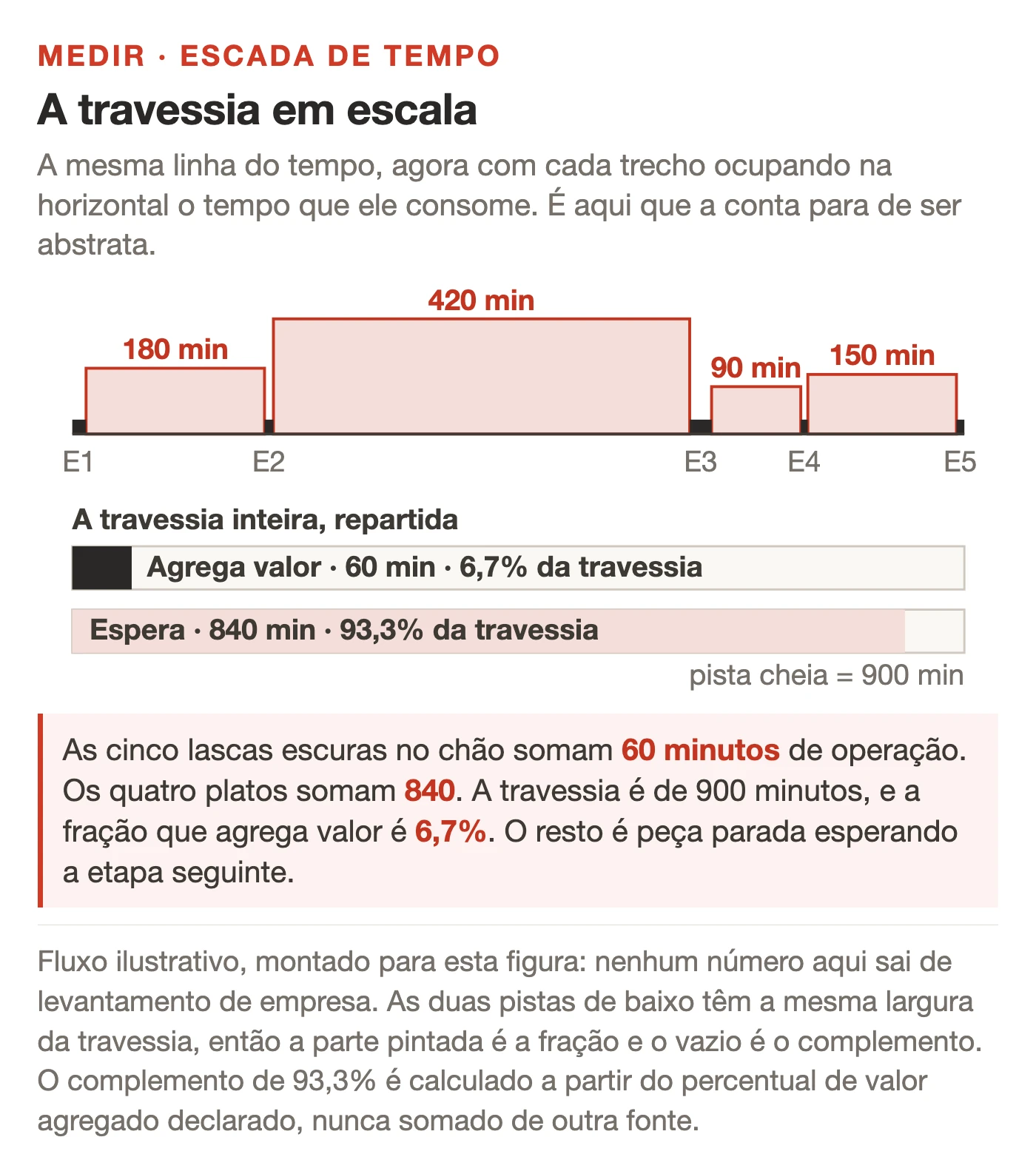

Como medir o lead time nas duas pontas do fluxo

Medir a travessia do fluxo de valor exige escolher duas pontas antes de qualquer cronometro. Sem esse acordo por escrito, cada pessoa da sala mede um pedaco diferente do fluxo de valor. E a soma nao fecha. A escolha tem uma regra simples. A ponta inicial e o evento que dispara o pedido. A ponta final e o momento em que o cliente daquele fluxo de valor recebe o resultado.

Repare que o cliente pode ser interno. Num faturamento, a ponta final e a fatura na mao do cliente pagante. Numa manutencao corretiva, e o equipamento liberado para operar. Numa emergencia hospitalar, e a alta do paciente. Definida a ponta, o lead time passa a ser uma subtracao de dois carimbos de tempo. Nao e uma estimativa de quem conhece o processo.

A fonte do carimbo importa mais do que a precisao do relogio. Sistema transacional, ordem de servico, prontuario e planilha de apontamento costumam guardar as duas pontas sem que ninguem tenha pedido. Quando existe registro, a medicao vira consulta e cobre centenas de casos. Quando nao existe, sobra cronometro. E o cronometro cobre poucos casos, o que obriga a discutir amostra.

1. Escreva a ponta inicial e a ponta final em uma frase. Leia essa frase em voz alta para quem executa o processo.
2. Procure o carimbo das duas pontas em sistema antes de comprar cronometro.
3. Colete o suficiente para ter mediana e faixa, nao apenas media. Fluxo com fila tem cauda longa.
4. Registre o periodo da coleta no proprio mapa, com data de inicio e de fim.
5. Anote o que ficou fora do recorte, para o proximo leitor nao achar que aquilo foi esquecido.

Duas armadilhas derrubam essa medicao com frequencia. A primeira e medir so os casos que terminaram. Isso apaga justamente os itens travados e melhora o numero artificialmente. A segunda e usar media em fluxo com fila, porque a media esconde a cauda. Se voce vai comparar depois com o takt time para dimensionar o ritmo, prefira a mediana. E declare a faixa ao lado.

O que agrega valor e o que so consome tempo: a conta do %VA

Quanto do tempo que o seu cliente paga transforma alguma coisa de verdade? A conta do percentual de valor agregado e a mais simples e a mais discutida do metodo, e ela divide o tempo que transforma o item pelo tempo total de travessia do fluxo de valor. O resultado quase sempre choca a sala. E o choque e o ponto. E ele que autoriza mexer no arranjo em vez de pedir mais gente.

A regra de classificacao vem da voz do cliente. O livro diz isso na decima instrucao do estado presente. Agrega valor a atividade pela qual o cliente pagaria se soubesse que ela existe. E a atividade que muda a forma, a condicao ou a informacao do item. Conferir, transportar, esperar aprovacao e refazer nao entram nessa conta, mesmo quando sao indispensaveis hoje.

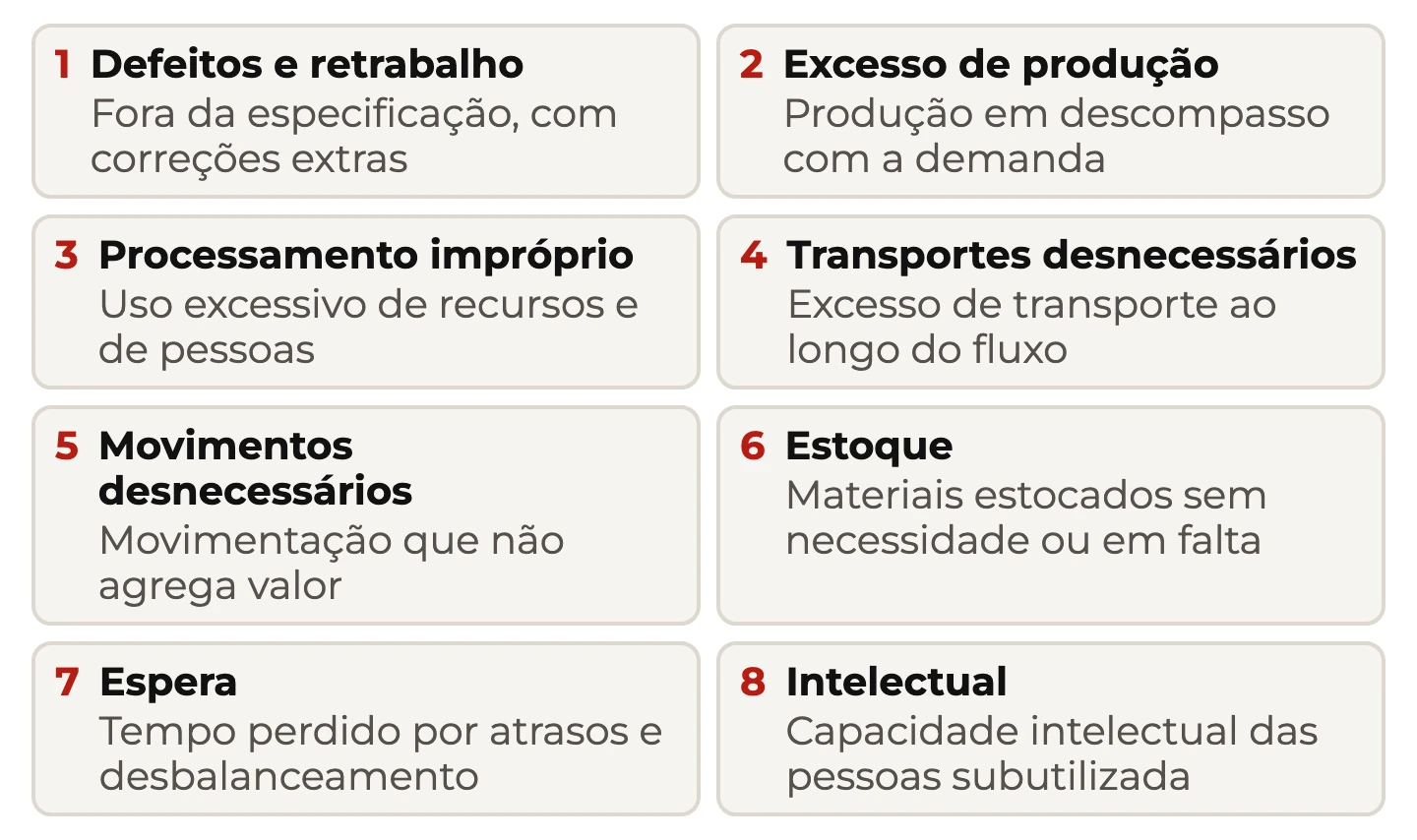

A terceira linha da tabela e o territorio classico dos 8 desperdicios do Lean. A espera e o desperdicio que o mapa do fluxo de valor enxerga melhor do que qualquer outra ferramenta. Ela nao aparece em indicador de etapa. E aparece inteira na linha do tempo. Estoque e movimentacao vem logo atras, pelo mesmo motivo.

Um cuidado de aritmetica evita vergonha na apresentacao. Se o mapa do fluxo de valor declara o percentual de valor agregado, o complemento se calcula a partir do declarado. Nunca de outra fonte. Somar um percentual copiado do relatorio com outro calculado sobre o tempo bruto costuma dar cento e alguma coisa por cento. E a plateia percebe. Depois da conta fechada, trabalho padronizado e o que impede o ganho de escorrer.

Os dez passos do mapa do estado presente

Os dez passos abaixo saem da secao 26.4.1 do livro, e a sequencia importa. O texto avisa que e interessante seguir a ordem proposta. Ela auxilia a melhor forma de concepcao do mapa. Na pratica, quem inverte os passos cinco e sete costuma desenhar o fluxo de informacao que imagina. Nao o que existe.

1. Defina o fluxo de valor e a familia de produtos que sera mapeada.
2. Estabeleca uma equipe e inicie o desenho do mapa do estado atual.
3. Mensure as principais metricas existentes nesse mapa.
4. Identifique quem e o cliente e quais sao as suas necessidades.
5. Mapeie o fluxo de materiais da direita para a esquerda, do fim para o inicio.
6. Identifique os fornecedores e a forma de entrega de materias-primas.
7. Faca o fluxo de informacoes na parte superior do mapa.
8. Identifique o movimento do produto em transformacao e registre as metricas mensuradas.
9. Desenhe a linha do tempo e registre o lead time.
10. Identifique as oportunidades de melhoria com o icone do Kaizen. Defina os tempos de agregacao e de nao agregacao de valor segundo a voz do cliente.

O passo cinco e o mais contraintuitivo e o mais valioso. Mapear de tras para frente obriga a perguntar o que a etapa final precisa receber para funcionar. Nao o que a etapa inicial costuma entregar. Quem desenha na ordem natural tende a reproduzir o procedimento oficial. Quem desenha do fim para o inicio descobre as combinacoes informais que sustentam o prazo.

Nada disso se faz na sala de reuniao. A primeira versao do mapa do fluxo de valor nasce no local onde o trabalho acontece. E o gemba walk e o formato que funciona. Caminhe o fluxo de valor no sentido inverso, com a folha na mao, conversando com quem executa cada etapa. Duas horas de caminhada rendem mais que duas semanas de reuniao sobre o mesmo processo.

Um detalhe de conduta muda a qualidade do dado coletado. Quem responde a pergunta sobre o tempo de espera precisa entender que o numero nao vai virar cobranca individual. A pergunta certa e como o item chega e o que costuma faltar quando ele chega. Nao por que aquela pessoa demorou. Levantamento feito com medo devolve tempo de espera zero em toda etapa. E isso e sempre falso.

Como escolher onde atacar: a barra mais alta nem sempre e o gargalo

A barra mais alta do grafico atrai a decisao, e nem sempre merece. O criterio de escolha nao e o tamanho isolado do degrau. E o tamanho combinado com a chance real de mexer nele no horizonte do projeto. Degrau enorme e intocavel no trimestre vale menos que dois degraus medios e resolviveis.

O caso mais comum e o de um gargalo de producao. Na verdade ele e uma regra contratual ou uma janela de terceiro. O degrau existe, e gigante e nao se resolve com melhoria interna. Registrar isso no mapa do fluxo de valor e correto e honesto. Tratar como acao de melhoria e o comeco de um projeto que vai fechar sem resultado.

Ha tambem o degrau que some quando se olha de perto. Uma espera de tres dias que na verdade sao dois lotes de meio dia mais uma fila que so existe na segunda-feira nao e um problema. Sao tres. Ai vale desdobrar antes de agir. O diagrama de Pareto sobre as causas daquela espera especifica costuma resolver a duvida em uma tarde.

• Some cada degrau em unidade unica, para nao comparar hora com dia.
• Calcule a fracao de cada degrau sobre a travessia total do fluxo de valor. Percentual sustenta prioridade melhor que valor absoluto.
• Marque ao lado de cada degrau quem tem autoridade para mexer nele.
• Separe o que e regra externa do que e decisao interna, e pare de discutir o primeiro grupo.
• Escolha um degrau interno grande e um pequeno para o primeiro ciclo. O pequeno entrega prova rapida.

Uma advertencia sobre expectativa de ganho. Reduzir o maior degrau nao reduz a travessia na mesma proporcao. O degrau seguinte assume o posto de restricao. E raro o fluxo de valor em que uma unica acao derruba o total em metade. Quando a conta do estado futuro promete isso, quase sempre alguem esqueceu de somar o que sobra depois da acao.

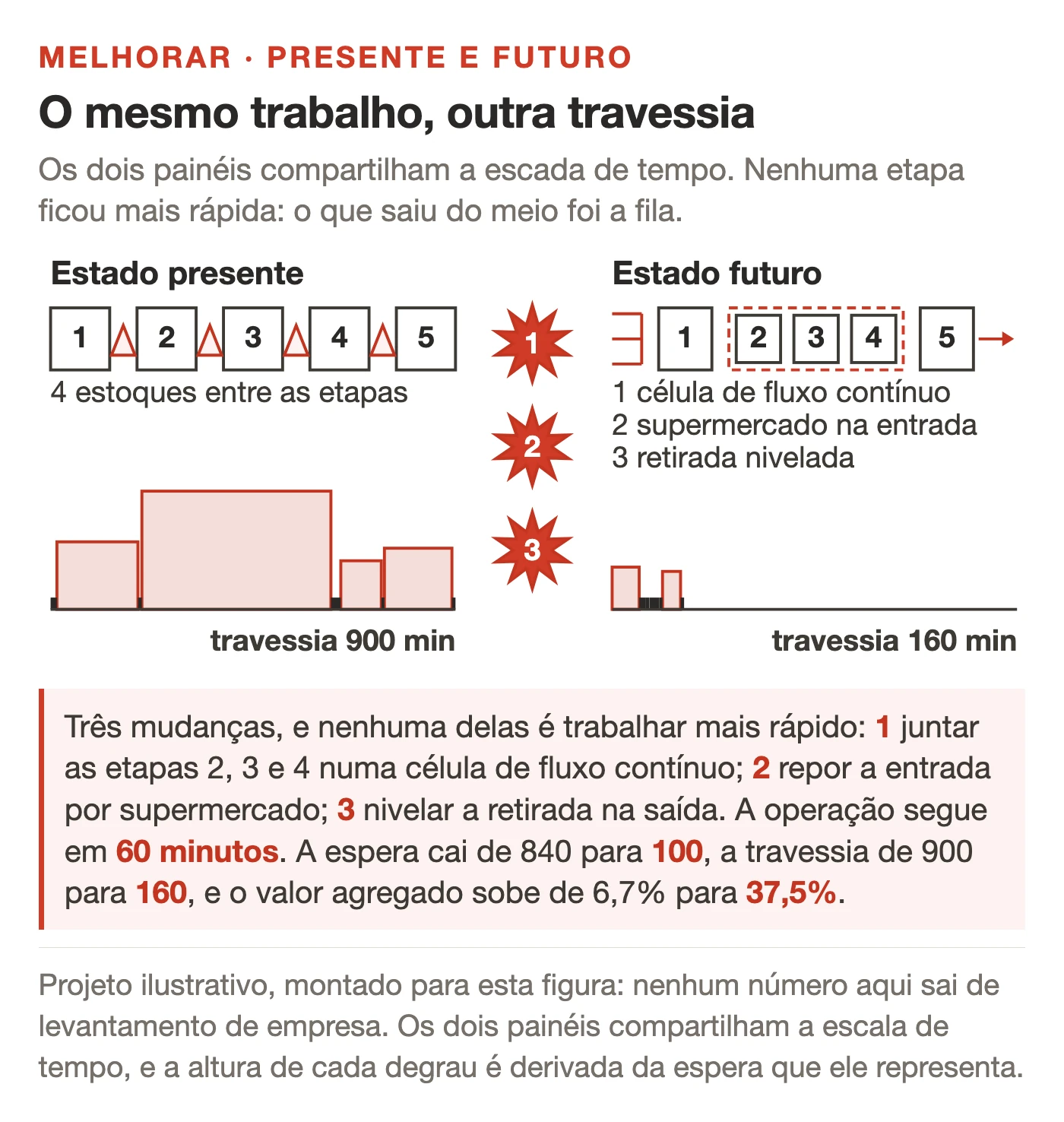

As sete diretrizes do estado futuro

Depois do estado presente vem a versao do mapa que expressa o fluxo de valor melhorado. O livro lista sete diretrizes para ela na secao 26.4.2. A Figura 26.14 mostra um exemplo desse desenho. O Lean Institute Brasil descreve o mesmo movimento no verbete de mapeamento do fluxo de valor. As sete valem como cardapio, e nao como obrigacao. Cada uma se aplica onde faz sentido no fluxo de valor que voce mediu.

1. Desenvolver um fluxo continuo onde for possivel.
2. Usar o sistema puxado baseado em supermercados nos trechos em que o fluxo continuo nao for possivel.
3. Produzir de acordo com o takt time.
4. Enviar a demanda do cliente para o processo que controla o ritmo da producao.
5. Nivelar o mix de producao.
6. Nivelar o volume de producao.
7. Reduzir os tempos de setup.

A primeira diretriz e a que mais rende e a que mais assusta. Fluxo continuo significa reduzir o lote ao ponto em que o item nao espera os irmaos ficarem prontos. Isso se aproxima do just in time sem precisar do nome. Em processo administrativo, o equivalente e parar de acumular pedidos para processar em bloco no fim do dia.

As duas diretrizes de nivelamento andam juntas e sao as menos aplicadas. Nivelar mix e volume, o que o heijunka organiza, retira do fluxo a variacao que a propria empresa cria. Vale medir isso antes de culpar a demanda do cliente. Um pico de segunda-feira, por exemplo, pode ser decisao interna de fechamento, e nao comportamento de mercado.

O estado futuro so vale se vier com data e dono. Um desenho sem plano de acao e uma aspiracao pendurada na parede. O time aprende rapido a ignorar a parede. O formato que funciona liga cada icone de Kaizen do mapa do fluxo de valor a uma acao com responsavel, prazo e o degrau que ela promete reduzir. A capacidade produtiva esperada no fim do ciclo se calcula a partir desse plano. Nao do desejo.

Cinco mapas preenchidos, segmento a segmento

Os cinco mapas abaixo cobrem farmaceutico, manutencao, hotelaria, saude e financeiro. Cada mapa do fluxo de valor traz a cadeia de etapas do segmento, a escada de tempo com espera e operacao separadas. Depois vem a fracao que agrega valor e o degrau escolhido para o primeiro ciclo. Fecha com a projecao de estado futuro. Todos estao em PDF de uma pagina, prontos para imprimir e adaptar.

Antes de baixar, leia esta linha, porque ela vale para os cinco. Nenhum desses mapas e levantamento de empresa. A cadeia de etapas e o tempo medido saem de projetos que se declaram ilustrativos. E toda aritmetica da ficha, incluindo cada percentual e o residuo da escada, e calculada pelo gerador da peca. Nada ali e digitado. A gente prefere entregar assim, com a regua a mostra, a entregar numero de empresa que ninguem pode conferir.

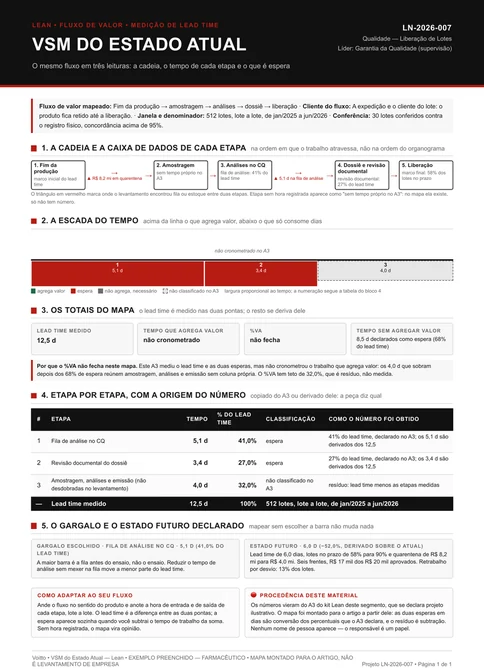

1. Farmaceutico: do fim da producao a liberacao do lote

Comecei por este porque o documento de origem ja fala em VSM do estado atual. O recorte vai do fim da producao a liberacao do lote, sobre 512 lotes. O lead time medido e de 12,5 dias, com 58% de cumprimento de prazo. A cadeia tem cinco etapas, e o trabalho dentro delas nao foi cronometrado.

O degrau que domina a travessia e a fila de analise no controle de qualidade, com 5,1 dias, ou 41,0% do total. Somada a revisao documental, que responde por 27,0%, a espera pura chega a 8,5 dias. Sao 68% do tempo em que o lote existe e nao esta sendo analisado nem liberado.

Este e o mapa em que a conta do valor agregado nao fecha, e a ficha diz isso com essas palavras. O documento de origem declara a fracao de espera, nao a de operacao. Inventar a diferenca seria trocar medicao por estimativa. Sem o tempo de bancada por analise, o percentual de valor agregado fica em aberto. E a escada continua valendo.

A projecao de estado futuro leva a travessia a 6,0 dias, uma reducao de 52,0%, e ela vem da fila do controle de qualidade, nao da bancada. O que a ficha desenha e um projeto ilustrativo, com a aritmetica refeita pelo gerador a cada montagem, e nao um resultado obtido em planta.

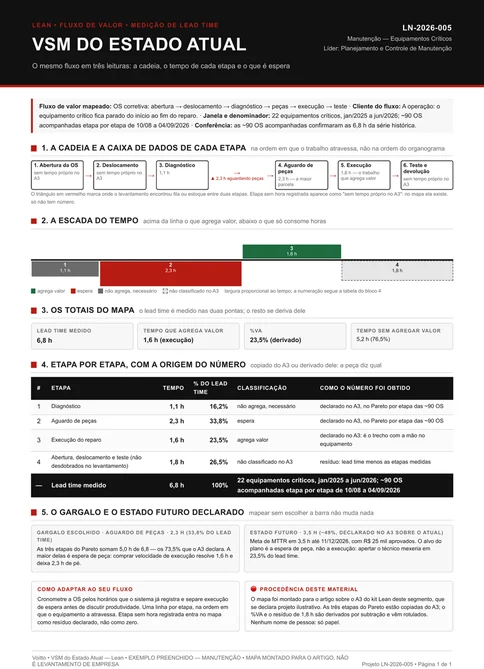

2. Manutencao: uma ordem corretiva da abertura ao teste

Este mapa e o mais didatico dos cinco, porque tem as duas contas fechadas. O recorte e uma ordem corretiva, da abertura ao teste final. Sao cerca de 90 ordens coletadas entre agosto e setembro de 2026. O lead time medio e de 6,8 horas por ordem.

A escada tem quatro degraus visiveis. Aguardo de pecas com 2,3 horas, execucao com 1,6 hora, diagnostico com 1,1 hora e o residuo de 1,8 hora. Os tres primeiros somam 73,5% do tempo de reparo. E o maior deles nao e trabalho, e espera de material.

A fracao que agrega valor e 23,5%, porque so a execucao muda a condicao do equipamento. Os outros 76,5%, ou 5,2 horas, sao abertura, deslocamento, diagnostico, espera de pecas e teste. Um numero desses muda a conversa na reuniao. A fila de reparo nao se resolve contratando mais tecnico.

O degrau escolhido para o primeiro ciclo e o aguardo de pecas, e a razao e a autoridade. Ele e interno, depende de politica de estoque de itens de giro e nao exige negociacao com terceiro. Mexer no deslocamento, que soma menos, dependeria de mudar a malha de atendimento.

No estado futuro a ordem cai para 3,5 horas, o que o documento de origem arredonda como 49% de corte. A peca e um exercicio ilustrativo montado para o artigo, e cada percentual dela e calculado sobre o tempo medido, jamais transcrito a mao.

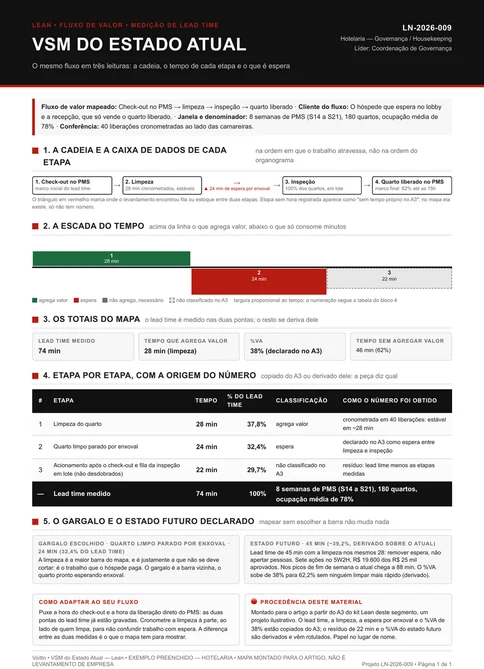

3. Hotelaria: do check-out ao quarto liberado para venda

Trago este mapa do fluxo de valor como contraponto de escala. Aqui a travessia se mede em minutos. O recorte vai do check-out registrado no sistema ao quarto liberado para venda, sobre oito semanas de operacao. O lead time medio e de 74 minutos, com pico de 88 minutos no fim de semana.

O degrau escolhido nao e a limpeza. Sao os 24 minutos, ou 32,4% da travessia, em que o quarto ja esta limpo e parado esperando enxoval. Esse degrau tem uma propriedade rara. Ele nao exige nenhuma mudanca no trabalho de quem limpa, so na reposicao do material que chega antes.

A limpeza responde por 28 minutos, que o documento de origem declara como 38% do lead time. Os 62% restantes, 46 minutos, nao agregam valor. Vale notar o efeito no estado futuro. Cortando espera e mantendo a limpeza, a fracao de valor agregado sobe para 62,2% sem ninguem limpar mais rapido.

O estado futuro projeta 45 minutos, uma reducao de 39,2%, e o indicador de venda que interessa e a fracao de quartos prontos antes das 15 horas. Esta ficha e uma reconstrucao ilustrativa feita para o texto, com toda a aritmetica derivada dos tempos declarados na origem.

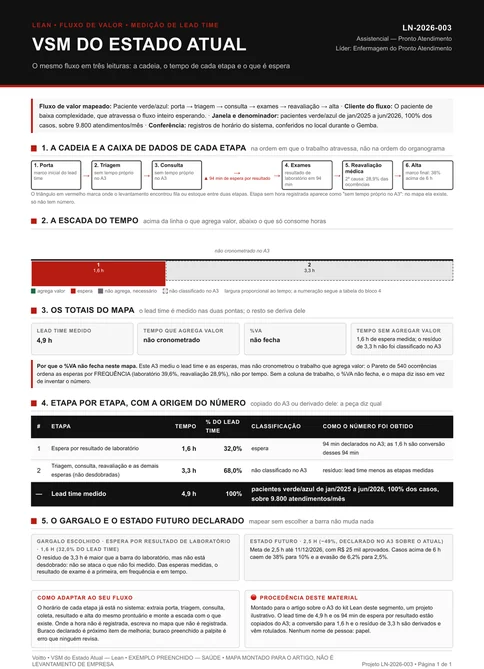

4. Saude: o paciente de baixa gravidade da porta a alta

Escolhi este caso porque ele mostra o que acontece quando o fluxo de informacao e o gargalo. O recorte vai da porta a alta do paciente classificado como de baixa gravidade. O volume e de 9.800 atendimentos por mes. O lead time medido e de 4,9 horas, com 38% dos casos acima de 6 horas.

A espera por resultado de laboratorio responde por 1,6 hora, ou 32,0% da travessia. O Pareto de 540 ocorrencias confirma o posto. Laboratorio aparece com 39,6% e reavaliacao medica com 28,9%. Esses 94 minutos sao o tempo que o resultado leva para sair, porque a amostra do pronto-atendimento entra na mesma fila das demais.

O maior degrau deste mapa nao e o laboratorio. Sao as 3,3 horas que sobram depois da espera medida, e o levantamento nao as desdobrou em triagem, consulta e reavaliacao. Por isso a ficha deixa a faixa de valor agregado vazia e nao declara o percentual. Nao se ataca o que ninguem cronometrou, e escolher o laboratorio e escolher a maior espera que tem numero proprio.

Com prazo de 45 minutos pactuado com o laboratorio, fluxo rapido para o paciente verde e azul e checklist de reavaliacao, a travessia desenhada cai para 2,5 horas, 49% abaixo do medido hoje, e a evasao esperada recua de 6,2% para 2,5%. Este mapa foi remontado para o artigo a partir de um projeto que se apresenta como ilustrativo, e a escada de tempo dele nasce de calculo, nunca de digitacao.

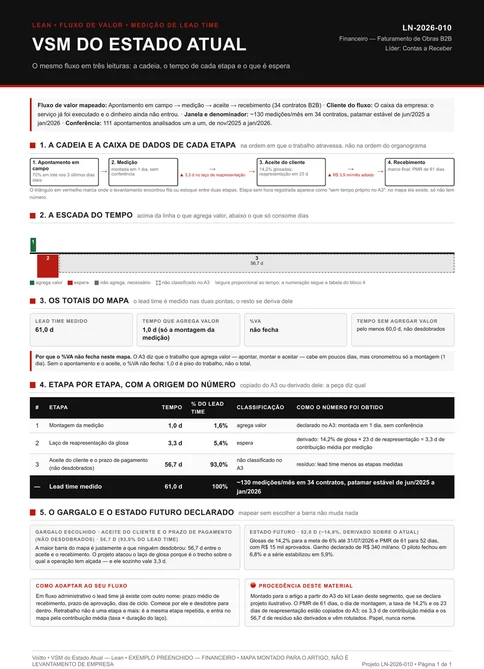

5. Financeiro: do apontamento em campo ao dinheiro em caixa

Deixei este por ultimo porque ele e o exemplo do degrau que nao se ataca. O recorte vai do apontamento em campo ao dinheiro em caixa. Sao 34 contratos e cerca de 130 medicoes por mes. O prazo medio de recebimento e de 61,0 dias.

A escada tem tres barras e uma delas engole a folha. Sao 56,7 dias, ou 93,0% da travessia, no aceite do cliente somado ao prazo contratual de pagamento. As duas outras sao internas e pequenas. Ficam em 1,0 dia de medicao e 3,3 dias de retrabalho por glosa.

Esse formato ensina mais do que um fluxo de valor equilibrado. O maior degrau esta fora da autoridade do time. A ficha o deixa como nao classificado e nao desdobrado, em vez de fingir plano de acao. O que sobra para atacar sao os 3,3 dias de glosa. Eles vem de 14,2% de medicoes glosadas vezes 23 dias de reapresentacao.

A projecao de estado futuro fica em 52,0 dias, uma reducao de 14,8%, modesta de proposito. Sem desdobrar o aceite em etapas com dono, nenhuma acao interna alcanca os 56,7 dias. Prometer mais que isso seria vender o que a aritmetica nao entrega.

Cabe o registro de sempre, na forma que vale para esta folha: trata-se de material ilustrativo construido para o texto, cujos numeros derivam do tempo declarado na origem e sao recalculados a cada geracao do PDF.

Os erros que fazem o mapa nao valer nada, e o que fazer na semana seguinte

Vi bons mapas morrerem por tres motivos, e nenhum deles tem a ver com tecnica de desenho. O primeiro e o recorte que muda no meio da coleta. O segundo e a folha bonita que nunca virou plano de acao. O terceiro e a segunda medicao que ninguem fez. Isso transforma o resultado numa promessa sem prova.

• Recorte movel. Se as pontas mudam depois do inicio da coleta, o antes e o depois deixam de ser comparaveis. E o ganho fica indefensavel.
• Tempo estimado no lugar de tempo medido. Um numero lembrado por quem conhece o processo tende a subestimar a espera, sempre na mesma direcao.
• Mapa sem o fluxo de informacao. Metade do problema fica invisivel, principalmente em processo administrativo.
• Media em fluxo com fila. A cauda desaparece e o degrau critico parece menor do que e.
• Estado futuro sem dono e sem data. Vira quadro decorativo, e o time passa a tratar a ferramenta como teatro.
• Ausencia de segunda medicao. Sem ela nao existe resultado comprovado, existe intencao registrada.

A semana seguinte ao levantamento decide o destino do trabalho. O que funciona e curto. Transforme cada icone de Kaizen em uma linha de plano com dono e prazo. Escolha o degrau do primeiro ciclo PDCA. Depois marque a data da remedicao com o mesmo recorte. Publique a folha onde quem executa o processo passa todo dia. Nada disso pede software.

A remedicao merece uma regra explicita. Ela usa o mesmo recorte, a mesma fonte de carimbo e o mesmo periodo de coleta do levantamento original. Trocar qualquer um dos tres produz um numero mais bonito e sem valor. Essa disciplina e a diferenca entre melhoria continua e ciclo de entusiasmo. E custa uma planilha e um lembrete no calendario.

Por fim, o mapa do fluxo de valor nao substitui a rotina de gestao. Ele aponta onde o tempo mora e sugere onde mexer. Manter o ganho depende de indicadores de desempenho que acompanhem a travessia. Nao apenas a produtividade de cada etapa. Se o painel da area continuar medindo so as caixas, o fluxo volta ao estado presente em poucos meses, e o desenho na parede envelhece sozinho. Marque a remedicao no calendario no mesmo dia em que o mapa sobe na parede, porque e ela que mantem o projeto em movimento. Se voce for desenhar o seu, te convido a comecar pela ponta final e caminhar de tras para frente. Se voce quer o modelo em branco para imprimir e desenhar o seu, o Kit de Ferramentas Lean Manufacturing traz as folhas de estado atual e de estado futuro. E se a meta e conduzir o projeto inteiro com metodo, e isso que a gente treina nas academias de certificacao da Voitto.
