SMED: o que é, significado, etapas da metodologia e planilha de troca rápida

Na formação Green Belt da Voitto, a gente abre a aula de SMED com um vídeo de pit stop de Fórmula 1. O carro entra, uma equipe inteira se move ao mesmo tempo, quatro pneus são trocados e o carro sai em poucos segundos. A turma ri, alguém diz que fábrica não é Fórmula 1, e a discussão começa exatamente onde precisa começar.

Porque o pit stop rápido depende pouco da velocidade de quem aperta a porca. Ele depende do que foi feito antes de o carro parar. Os pneus já estão aquecidos e posicionados, cada pessoa sabe o seu lugar e a ferramenta já está na mão. Quase tudo que podia ser feito com o carro andando foi feito com o carro andando. Essa é a ideia central da troca rápida, e ela vale para uma prensa, uma injetora, uma envasadora ou uma sala cirúrgica.

Este guia mostra o que é SMED, de onde veio o método e as etapas para aplicar. Ensina a fazer a cronoanálise da troca com vídeo e percorre um exemplo numérico de ponta a ponta. No fim, mostra como o ganho chega ao OEE e ao tamanho de lote. A planilha de cronoanálise vem pronta para baixar, com fórmulas, gráfico e um exemplo preenchido.

O que é SMED

SMED (Single Minute Exchange of Die, troca rápida de ferramenta) é o método do Lean para reduzir o tempo de setup. Ele separa o que exige a máquina parada do que cabe com ela rodando, tira o máximo da parada e simplifica o resto. A meta clássica é trocar em menos de 10 minutos.

O tempo de setup, que o método ataca, tem uma definição precisa. Ela está no capítulo 22 do Guia Prático Lean Seis Sigma, “Seleção de Métricas e Coleta de Dados”. Na página 218 eu escrevi que ele “é o tempo entre a fabricação da última peça do ciclo que acabou de ser finalizado e o início da fabricação da primeira peça perfeita do novo ciclo que será iniciado”. Repare na palavra perfeita. As peças de teste, os ajustes e o refugo da partida contam como setup.

Essa régua evita a primeira armadilha de quem mede troca. Muita equipe para o cronômetro quando o molde novo está fixado e a máquina liga. O que vem depois, as tentativas até a primeira peça aprovada, costuma ser o maior bloco da troca. O glossário do Lean Enterprise Institute usa o mesmo critério, da última peça do lote anterior até a primeira peça boa depois da troca.

O SMED é uma das ferramentas do Lean Manufacturing que mais devolvem capacidade sem investimento grande. Sem acelerar a máquina e sem contratar ninguém, ele devolve à produção os minutos que hoje se perdem com a máquina parada esperando alguém buscar uma chave.

SMED significado: Shingo, a origem e a meta dos 10 minutos

A sigla vem do inglês Single Minute Exchange of Die. Ao pé da letra, troca de matriz em um único dígito de minutos. O “single minute” quer dizer menos de 10 minutos, ou seja, um número de minutos com um dígito só. Em português o método também aparece como troca rápida de ferramenta, TRF ou simplesmente redução de setup.

O nome ligado ao método é o do engenheiro japonês Shigeo Shingo (1909 a 1990). Segundo o verbete de SMED do Lean Enterprise Institute, as ideias centrais de Shingo sobre redução de setup foram desenvolvidas nas décadas de 1950 e 1960. A primeira foi separar as operações internas das externas. A segunda foi converter operações internas em externas. Shingo trabalhou com a Toyota, e o método virou peça do Sistema Toyota de Produção.

Por que uma montadora se importou tanto com troca de ferramenta? Porque troca demorada empurra a fábrica para lotes grandes. Se cada troca de prensa leva horas, ninguém quer trocar duas vezes no mesmo turno, então a fábrica produz semanas de uma peça antes de passar para a próxima. O resultado é estoque, espaço ocupado, defeito descoberto tarde e cliente esperando o modelo que não está na vez. O livro registra essa motivação: o método nasceu no Japão dos anos 1950 para responder à necessidade de lotes menores e à flexibilidade que o consumidor passou a exigir.

Eu senti o peso dessa lógica na imersão do Sistema Toyota de Produção que fiz em San Diego, com japoneses. A gente passou por fábrica da Toyota e até por fast food olhando processo. O que fica de uma experiência dessas é ver que o fluxo vem antes da ferramenta. Troca rápida só faz sentido para quem quer produzir em lotes menores e fluxo contínuo. Quem trata a troca rápida como cronômetro mais apertado perde o porquê.

Setup interno e setup externo: a distinção que move tudo

Toda atividade de uma troca cai em um de dois grupos. O setup interno é o que só pode ser feito com a máquina parada: soltar o molde, retirar a matriz, fixar a ferramenta nova. O setup externo cabe enquanto a máquina produz: buscar o próximo molde, separar as chaves, pré-aquecer, conferir o material, guardar o que saiu.

Na maioria das fábricas que nunca estudaram a troca, quase tudo acontece como interno. A máquina para e só então alguém vai ao almoxarifado buscar o molde. A troca sempre foi feita assim, e ninguém parou para olhar a troca como um processo com etapas e tempos. A conta aparece quando a gente filma a troca e soma o que foi feito com a máquina parada sem precisar estar parada.

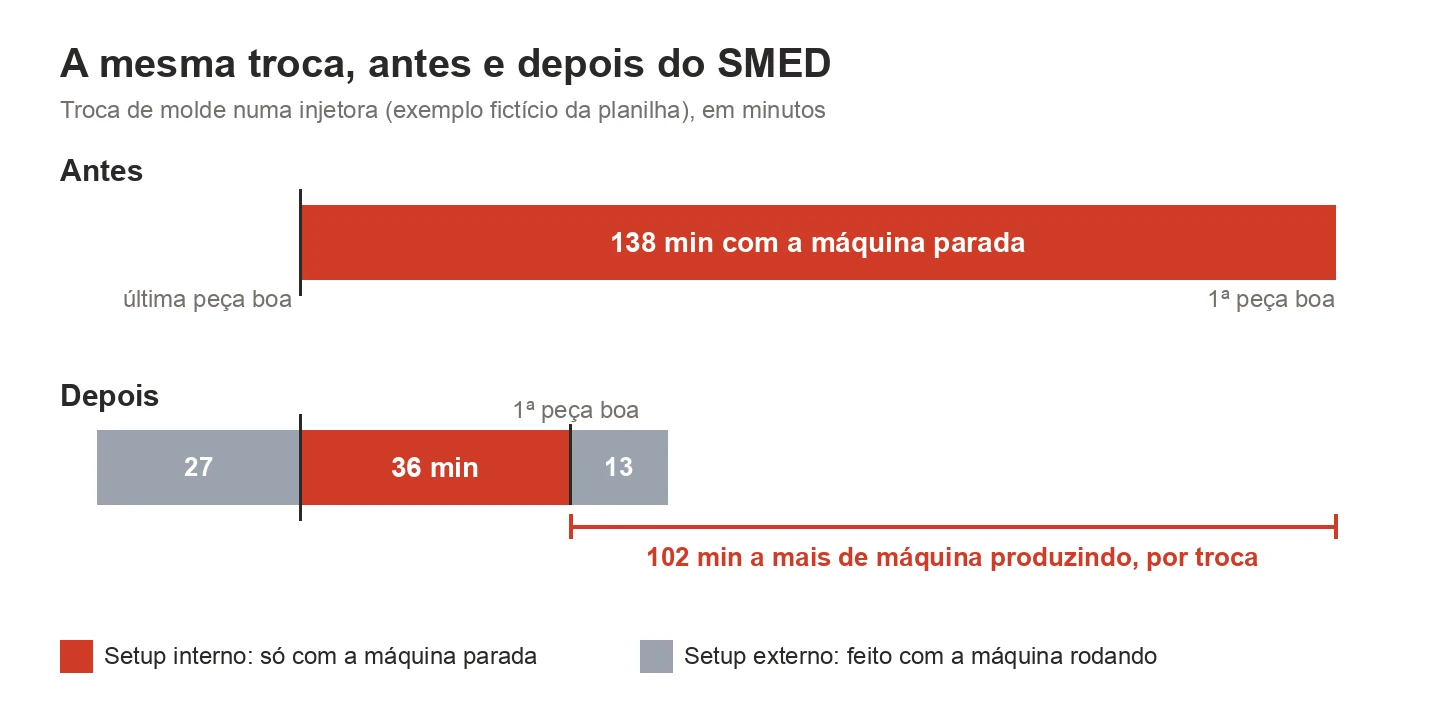

A figura acima resume o método. Antes, a troca inteira acontece entre a última peça boa e a primeira peça boa, com a máquina parada. Depois, parte do trabalho foi deslocada para antes da parada e parte para depois da partida. O que sobrou dentro da parada também encolheu, porque foi simplificado. O trabalho total da equipe também caiu, e mais importante, saiu do tempo da máquina.

Uma regra prática ajuda a classificar. Pergunte para cada atividade se ela exige que a máquina esteja parada por razão física ou de segurança. Se a resposta for “não, mas sempre foi feito assim”, a atividade é externa disfarçada. Esse é o primeiro ganho do método, e muitas vezes o maior, porque custa quase nada: é organização.

As etapas da metodologia SMED

A literatura descreve o método em três, quatro ou seis passos, conforme o autor. Eu prefiro ensinar em quatro etapas de trabalho, porque elas correspondem ao que a equipe faz de fato no chão de fábrica. No livro, o capítulo 30, “Ferramentas de Melhoria”, define o SMED na página 408. Ele é “uma ferramenta Lean que tem como objetivo reduzir o tempo de preparação ou setup de equipamentos, minimizar períodos não produtivos no chão de fábrica e, consequentemente, aumentar a capacidade produtiva dos equipamentos”. Na mesma página estão os seis passos de aplicação, que se encaixam nas quatro etapas abaixo.

1. Conhecer e separar

Filme a troca atual inteira, quebre em elementos e classifique cada um como interno ou externo. É o que o livro chama de conhecer e examinar a operação de setup atual, observando linhas, turnos e operadores diferentes. Nesta etapa ninguém propõe solução. A tentação de consertar na hora atrapalha a medição.

2. Converter interno em externo

Tudo que é preparação e arrumação sai da parada. Molde e ferramentas chegam antes, num carrinho de setup montado com lista de verificação. O pré-aquecimento passa a ser feito fora da máquina. O material da próxima ordem já está seco e conferido. O que saiu da máquina é guardado depois da partida.

3. Simplificar e paralelizar o que sobrou

O setup interno restante passa por quatro perguntas: dá para eliminar, combinar, reduzir ou simplificar? Parafusos viram grampos rápidos ou manípulos. Mangueiras ganham engates rápidos com cor por circuito. Alturas e posições ganham padrão, para o ajuste virar encaixe. Uma segunda pessoa assume tarefas em paralelo. A lógica é a mesma do método ECRS, aplicada a cada elemento da troca.

4. Padronizar e sustentar

O novo jeito de trocar vira procedimento escrito, com fotos, sequência e tempos. A equipe treina em turnos diferentes, filma de novo e compara. O livro fecha os seis passos com um sistema de desempenho que revele e estimule a redução do tempo de setup, porque troca sem indicador volta ao tempo antigo em poucos meses.

A tabela mostra cada ação com o tipo de mudança que ela costuma pedir.

A ordem importa. Converter vem antes de simplificar porque é mais barato: organizar o carrinho custa uma tarde, enquanto trocar parafuso por grampo pede projeto e compra. Paralelizar vem por último, porque coloca mais gente na troca e só compensa quando a máquina é gargalo.

Cronoanálise do setup com vídeo: como medir a troca

Sem medição honesta, a melhoria vira opinião. E a troca é difícil de medir de cabeça, porque é longa, muda de pessoa para pessoa e tem muita coisa acontecendo ao mesmo tempo. O vídeo resolve isso. Ele permite voltar, pausar e discutir em grupo o que cada pessoa fez.

Como filmar

• Do começo ao fim. Da última peça boa do lote anterior até a primeira peça aprovada do lote novo.
• Uma câmera por pessoa. Se dois operadores trabalham na troca, cada um precisa da sua gravação, ou metade do trabalho some.
• Num dia normal. Troca encenada para o vídeo sai mais rápida e mais organizada que a real.
• Com combinado claro. Diga antes que o vídeo serve para estudar a troca e que ninguém vai ser avaliado por ele.

O último item decide se o resto funciona. Operador que acha que está sendo fiscalizado faz a troca do manual, e a troca do manual não é a que acontece às três da manhã. Sem confiança, o vídeo mede teatro.

Como transformar o vídeo em dado

Assista com a própria equipe que fez a troca. Pare a cada mudança de ação e anote o elemento com um verbo: buscar, soltar, retirar, posicionar, ajustar, testar. Registre a duração em minutos. Inclua as esperas e as procuras, que quase nunca aparecem no procedimento e quase sempre estão entre os maiores elementos. Desenhar o caminho do operador num diagrama de espaguete ao lado mostra quanto da troca é deslocamento.

Uma troca só não basta para saber o tempo médio. Se as trocas variam muito, colete o tempo de várias, por turno e por produto, numa folha de verificação simples. Ela mostra se o problema é a troca em si ou a diferença entre turnos, que pede outra resposta.

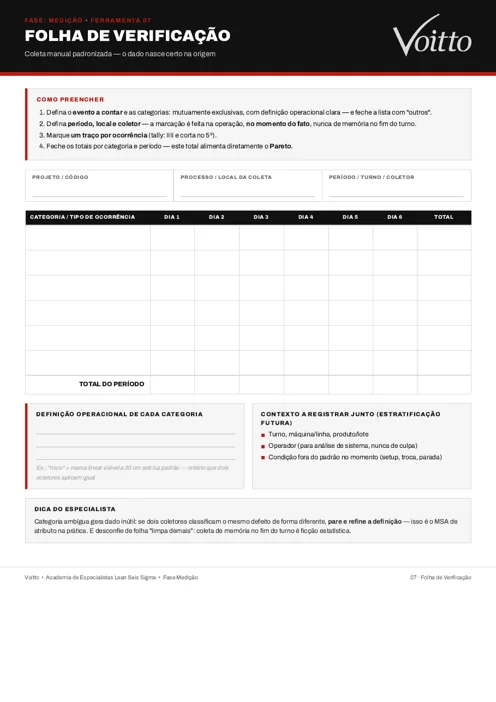

O modelo de folha de verificação do kit de ferramentas Lean Seis Sigma serve bem para isso. Coloque nas linhas os turnos ou os produtos e anote o tempo de cada troca da semana. Em duas semanas você tem a linha de base que vai comparar com o depois. Clique na miniatura para abrir o modelo.

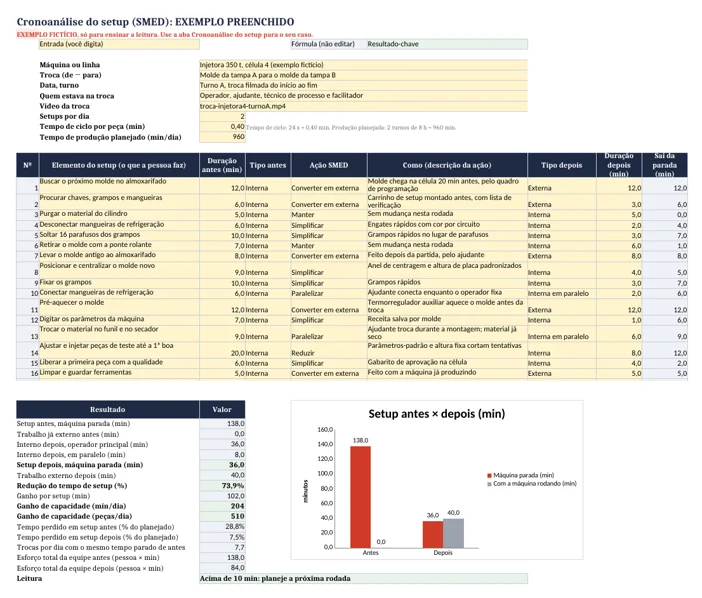

Com os elementos e os tempos em mãos, a planilha deste guia faz o resto. Ela classifica, soma e converte o ganho em capacidade.

Exemplo de SMED de ponta a ponta, com a planilha

O exemplo a seguir é fictício, montado para ensinar a leitura da planilha. Os números são plausíveis para uma troca de molde em injetora, mas não vêm de uma empresa real. A planilha permite refazer todas as contas.

O contexto

Uma injetora de 350 toneladas faz tampas plásticas de dois modelos. A célula troca de molde duas vezes por dia, em dois turnos de oito horas, ou 960 minutos planejados. O ciclo é de 24 segundos por peça, ou 0,40 minuto. O supervisor reclama que a troca “leva a manhã inteira”, e o PCP já pediu para juntar pedidos e trocar menos.

A medição

A equipe filmou uma troca num turno normal, com operador, ajudante, técnico de processo e um facilitador. O vídeo virou 16 elementos. A soma deu 138 minutos com a máquina parada, e nenhum elemento era feito com a máquina rodando. Os maiores eram os ajustes e as peças de teste até a primeira peça boa, com 20 minutos. Depois vinham buscar o molde no almoxarifado e pré-aquecer o molde, com 12 minutos cada.

Com duas trocas por dia, a célula perdia 276 minutos diários em setup. São 28,8% do tempo planejado. Numa semana de cinco dias, são 23 horas, quase três turnos inteiros sem produzir. Esse é o número que a planilha mostra na linha “tempo perdido em setup antes”, e que costuma mudar o tom da conversa com a gerência.

As decisões

A discussão mais acalorada foi sobre o pré-aquecimento. O técnico de processo defendia que o molde precisava aquecer instalado na máquina. O grupo testou um termorregulador auxiliar, que aquece o molde no carrinho antes da troca, e o molde chegou pronto. Saíram 12 minutos da parada. Buscar o molde e as ferramentas também viraram externos, com o molde chegando 20 minutos antes pelo quadro de programação.

Na parte interna, 16 parafusos dos grampos viraram grampos rápidos, e as mangueiras ganharam engates rápidos. Um anel de centragem e uma altura de placa padronizada transformaram o posicionamento em encaixe. A receita de parâmetros salva por molde derrubou a digitação de 7 para 1 minuto. Duas tarefas foram para o ajudante, em paralelo: conectar mangueiras e trocar o material no funil.

Uma proposta ficou de fora: trocar a ponte rolante por um carro de troca de molde. Era a mudança mais cara, e o grupo decidiu medir primeiro o efeito das outras. A purga do cilindro também ficou como estava nesta rodada.

O resultado

O setup com a máquina parada caiu de 138 para 36 minutos, uma redução de 73,9%. São 102 minutos por troca e 204 minutos por dia. Com o ciclo de 0,40 minuto, a célula ganha capacidade para 510 tampas por dia sem hora extra. O tempo perdido em setup caiu de 28,8% para 7,5% do planejado.

Repare em dois detalhes que a planilha deixa à vista. O primeiro é o trabalho externo, que subiu de zero para 40 minutos: preparar e guardar continuam existindo, só que com a máquina produzindo. O segundo é o esforço total da equipe, que caiu de 138 para 84 pessoa-minuto, porque a procura e a espera sumiram.

E a troca ainda está acima de 10 minutos. A planilha avisa isso na linha de leitura, de propósito. Uma primeira rodada raramente chega ao single minute. Os 36 minutos são o novo patamar, e a próxima rodada já tem alvo: os 8 minutos de ajuste e a ponte rolante.

O que fazer com o tempo ganho

Aqui está a decisão mais importante, e ela é da gestão. Os 204 minutos podem virar produção a mais, se a célula for gargalo e houver demanda. Ou podem virar mais trocas: com o mesmo tempo parado de antes, a célula poderia trocar 7,7 vezes por dia em vez de 2. Isso significa lotes menores, menos estoque de tampa e resposta mais rápida ao pedido do cliente. Pela origem do método, a segunda opção é a razão de o método existir.

Um exemplo do livro: a embaladora de garrafas PET

O livro traz um caso real de aplicação na página 409. Numa empresa de garrafas PET, a equipe mediu o tempo de setup de cada equipamento. A embaladora, que separa as garrafas e forma os pacotes, era a pior: 127 minutos entre a última garrafa do produto anterior e a primeira do novo produto.

Ela foi escolhida por um motivo que vale para qualquer projeto de troca rápida. A embaladora trabalhava sem folga de tempo, então cada minuto de setup saía direto da capacidade da linha inteira. Melhorar a troca de uma máquina com folga teria dado um número bonito e nenhum ganho no fim da linha.

O especialista em melhoria contínua reuniu a equipe operacional em sessões de brainstorming com as quatro diretrizes do SMED: eliminar, combinar, reduzir ou simplificar. Das 11 atividades mapeadas, cinco mudaram. Os parafusos foram trocados por manípulos, o que eliminou a separação e a arrumação de chaves. A troca do programa passou a começar junto com o setup, em paralelo aos ajustes de guias e sensor. O ponto zero da cadeia empurradora ganhou identificação visual, e os filmes passaram a ficar armazenados mais perto da máquina.

O resultado registrado foi uma redução de até 30 minutos no setup. Nenhuma das ações pediu máquina nova. Todas saíram de olhar a troca elemento por elemento, com quem faz a troca todos os dias.

SMED, OEE, takt time e tamanho de lote

O ganho do SMED aparece em três indicadores, e vale saber ler cada um.

OEE: o setup mora na disponibilidade

No OEE, o tempo de setup é perda de disponibilidade, uma das grandes perdas que o TPM mapeia. No exemplo, a fatia do tempo planejado perdida em troca saiu de 28,8% e ficou em 7,5%. Se você já calcula o OEE da máquina, o modelo de OEE em Excel mostra o efeito do novo setup no indicador final. Faça a conta com o tempo planejado real, senão o ganho some no arredondamento.

Takt time: setup só importa onde trava o ritmo

O takt time diz em que ritmo o cliente compra. Se a máquina já produz no takt com folga, reduzir o setup dela libera capacidade que ninguém vai usar. O lugar certo para o primeiro SMED é a máquina gargalo, ou a que obriga a fábrica a trabalhar com lote grande. Foi por isso que a embaladora do exemplo do livro foi escolhida.

Lote e lead time: o ganho de verdade

Com troca curta, a fábrica pode produzir lotes menores e trocar mais vezes. Lote menor reduz estoque e encurta o lead time, porque o pedido não espera o lote gigante da vez terminar. É também o que torna possível o nivelamento da produção do heijunka e o just in time. Sem troca rápida, nivelar mix vira só teoria.

SMED no Lean, no kaizen e no trabalho padronizado

O SMED raramente anda sozinho. Ele se apoia em outras ferramentas antes, durante e depois da troca.

Antes, o 5S cria a base. Carrinho de setup só funciona se cada ferramenta tem lugar, identificação e reposição. Procura de chave é desperdício de movimento e espera, dois dos 8 desperdícios do Lean, e é o primeiro elemento que some numa troca rápida bem feita.

Durante, o formato mais comum é o evento kaizen. Em poucos dias, uma equipe pequena filma, analisa, testa as mudanças baratas e deixa o novo padrão escrito. É kaizen na forma mais concreta: melhoria pequena, feita por quem trabalha no processo, medida em minutos. Dentro de um projeto DMAIC, o SMED entra na fase de melhoria, quando a análise mostrou que o tempo de troca é a causa da falta de capacidade.

Durante também entram dispositivos à prova de erro. Um pino que só deixa o molde encaixar na posição certa elimina ajuste e refugo de partida. É poka-yoke a serviço da troca, e em máquina crítica ele conversa com os pilares do TPM.

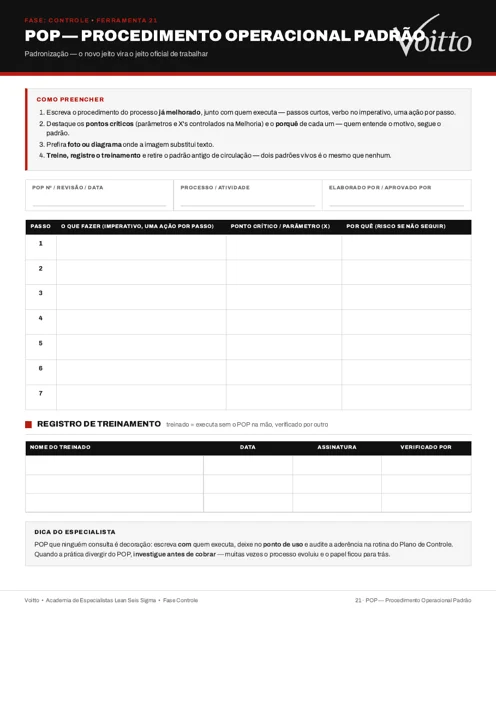

Depois, o trabalho padronizado segura o ganho. A nova troca precisa virar sequência escrita, com a divisão de tarefas entre operador e ajudante, os tempos de cada etapa e fotos dos pontos críticos. O livro indica o procedimento operacional padrão para isso, guardado em local de fácil acesso e com todos os envolvidos treinados. O modelo de POP do kit tem esses campos. Clique na miniatura para abrir.

Troca padronizada também precisa de indicador. Um quadro na célula com o tempo de cada troca da semana, contra a meta, mostra na hora quando o tempo começa a subir. É o sistema de desempenho que fecha os seis passos do livro.

Erros comuns na aplicação do SMED

• Começar pela máquina errada. Reduzir a troca de máquina com folga gera número bonito e nenhum ganho. Comece pelo gargalo ou pela máquina que força lote grande.
• Parar o cronômetro quando a máquina liga. As peças de teste e os ajustes até a primeira peça boa fazem parte do setup, e costumam ser o maior bloco.
• Pular a conversão e ir direto para a compra. Carro de troca e grampo hidráulico vêm depois. Converter interno em externo custa organização, e quase sempre é o maior ganho da primeira rodada.
• Medir uma troca só. Se o tempo varia muito entre turnos, o problema pode estar na falta de padrão ou fora da troca.
• Filmar como fiscalização. Operador vigiado faz a troca do manual. O vídeo precisa ser ferramenta da equipe.
• Esquecer de padronizar. Sem procedimento, treino e indicador, a troca volta ao tempo antigo em poucos meses.
• Usar o ganho só como hora a mais. Se o tempo ganho nunca vira lote menor, a fábrica perde a principal razão de fazer o trabalho.

O quarto erro merece um alerta extra. Um case de redução de setup que a gente usa na formação mostra por quê. Nos fornos de uma fábrica de ligas metálicas, a troca longa vinha da programação da produção e da contaminação entre ligas. A melhoria passou pelo PCP, que começou a receber a previsão de vendas com antecedência, e pela padronização das ferramentas. A cronoanálise serve também para descobrir que o problema mora em outro lugar.

Por onde começar na próxima troca

Escolha uma máquina que seja gargalo ou que obrigue a fábrica a trabalhar com lote grande. Combine com a equipe que a próxima troca vai ser filmada para estudo. Assista ao vídeo junto com quem trocou e preencha a planilha, elemento por elemento.

Na primeira rodada, faça só a conversão de interno em externo e organize o carrinho de setup. Filme de novo, compare e escreva o padrão. Quando a equipe vê o tempo cair sem gastar quase nada, a segunda rodada anda sozinha. Primeiro resultado no quadro é um gás para o time.
