Árvore de indicadores: como desdobrar o KPI em drivers, com exemplo e modelo

A ruptura de estoque passou da meta, a diretoria quer saber por quê e a reunião começa com a pergunta errada: quem é o culpado? A árvore de indicadores existe para trocar essa pergunta por outra, mais útil. De quais números a ruptura depende, e em quais deles a área consegue mexer?

Este artigo mostra a ferramenta como ela aparece no Kit de Ferramentas de Análise de Dados: a N03, uma planilha de uma aba. O indicador de topo fica na primeira linha e os drivers descem em dois níveis abaixo dele. Para cada linha você preenche o valor atual e a meta. A planilha calcula a lacuna, a lacuna em percentual e uma prioridade que depende de uma pergunta só: esta área controla este driver?

Escrevi o Guia Prático Lean Seis Sigma Black Belt e trabalho como Master Black Belt. O livro não usa o nome árvore de indicadores. Ele fala em desdobrar metas e métricas, do nível estratégico até o operacional, e em direcionadores de um problema. A N03 é a versão de bolso dessa ideia para uma análise de dados. Em vez de desdobrar a meta pela estrutura da empresa, ela desdobra um indicador nos números que o empurram.

Pela ordem, você vai ver o que é a árvore, os níveis, as colunas e a regra de prioridade, com os dois casos que ensinam a regra melhor que a definição. Depois vêm o sinal da lacuna, o que o livro diz, a relação com BSC, KPI e OKR, os passos para montar a sua e o caso preenchido da Distribuidora Norte Sul. No fim ficam os erros comuns, o jeito de fazer no Excel e o modelo em branco para baixar.

O que é árvore de indicadores

Árvore de indicadores é o desdobramento de um indicador de resultado nos indicadores que o explicam. No topo fica o número que a diretoria acompanha, como ruptura, margem ou prazo. Abaixo dele entram os drivers, que empurram o topo para cima ou para baixo. Cada driver pode ser quebrado de novo.

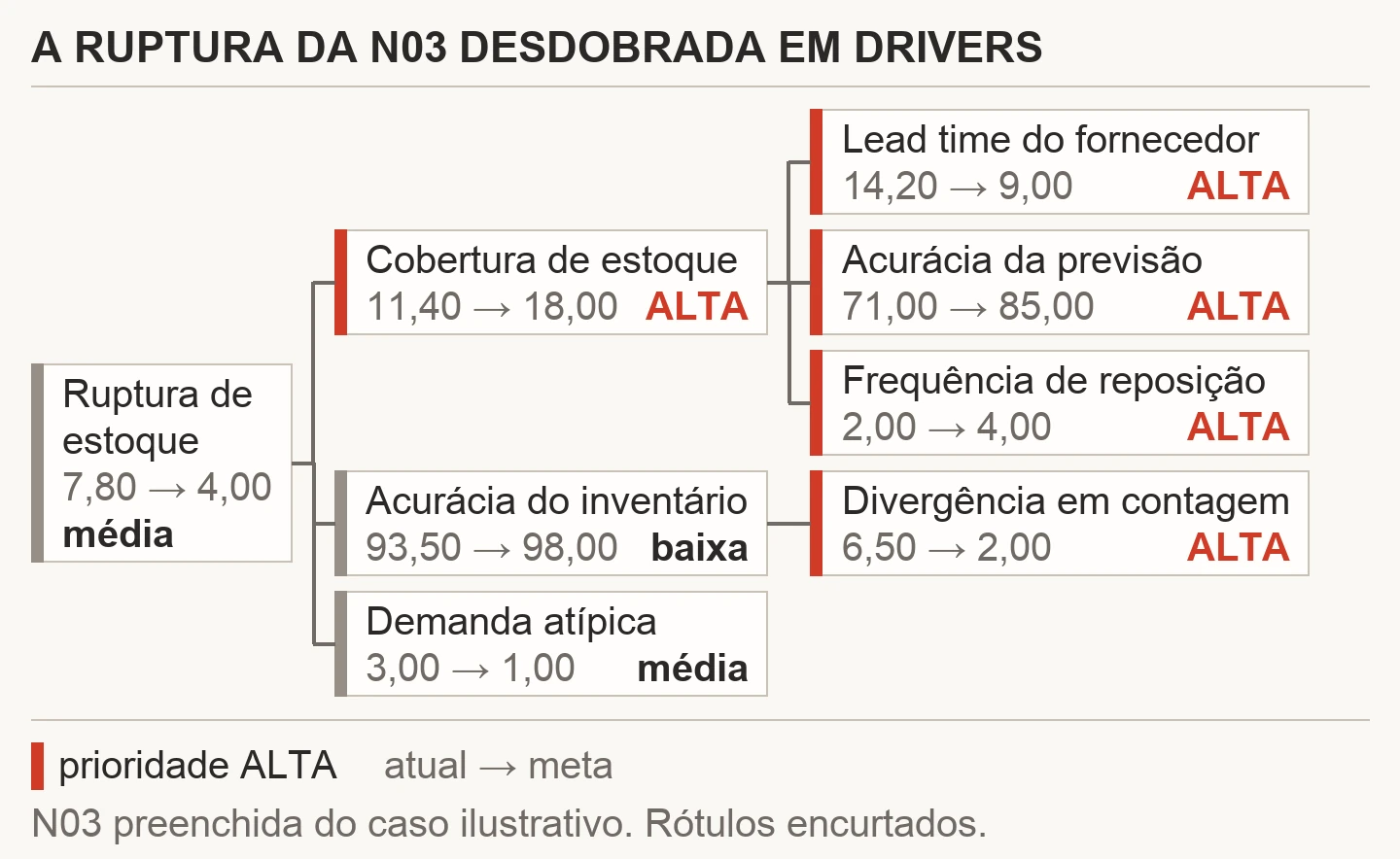

O nome vem do desenho. Com o topo à esquerda e os drivers se abrindo para a direita, a figura lembra os galhos de uma árvore deitada. Na planilha do kit, a árvore vira uma lista indentada. A coluna Nível diz se a linha é o topo (1), um driver direto (2) ou um driver de um driver (3), e o rótulo recua sozinho conforme esse número.

A pergunta que a árvore de indicadores responde é prática. Quando um KPI sai da meta, ninguém age sobre ele diretamente. Não existe um botão chamado ruptura. O que dá para mexer é a frequência do pedido, o prazo negociado com o fornecedor, a qualidade da contagem. A árvore coloca esses números na mesma folha que o resultado e mostra a distância de cada um até a sua meta.

Isso vale para qualquer área que tenha um número de topo. Em logística, os indicadores de desempenho logístico clássicos, como nível de serviço, prazo e acurácia, costumam ser justamente os drivers de uma árvore cujo topo é a ruptura ou a satisfação do cliente.

A árvore de indicadores é diferente do diagrama de árvore usado em projetos de melhoria para quebrar um objetivo em soluções ou ações. O desenho é parecido, mas o conteúdo não. Na árvore de indicadores cada galho é um número com valor atual e meta, e não uma ideia.

Os níveis de uma árvore de indicadores

A classificação clássica separa os indicadores em três camadas da empresa. Os estratégicos acompanham o resultado do negócio e interessam à alta direção. Os táticos traduzem esse resultado para cada gerência. Os operacionais medem a rotina de quem executa, dia a dia. Uma árvore de indicadores corporativa costuma seguir essa escada, e cada nível herda a meta do nível de cima.

A N03 usa três níveis também, mas eles não são cargos. São graus de distância até o resultado. O nível 1 é o indicador de topo da análise, que pode ser estratégico numa empresa e tático em outra. O nível 2 reúne o que afeta o topo diretamente. O nível 3 detalha um driver de nível 2 em algo que alguém consegue medir e mudar.

No caso do kit, a gestão de estoque aparece inteira em dois ramos. Um ramo pergunta se há estoque suficiente, pela cobertura. O outro pergunta se o estoque registrado existe de fato, pela acurácia do inventário. O terceiro driver de nível 2, a demanda atípica, fica fora do controle da área e está ali para ser acompanhado.

Três níveis costumam bastar. Um quarto nível tende a medir coisas que ninguém coleta com regularidade, e a árvore vira um desenho bonito sem número. Se um driver de nível 3 ainda não é acionável, vale mais trocar o driver do que descer mais um andar.

As colunas da N03 e o que cada uma calcula

A folha tem nove colunas. Seis você preenche e três a planilha calcula. Na prática, a divisão é simples: você escreve o que sabe (o indicador, a unidade, o número de hoje e a meta) e registra uma decisão, se a área controla aquele driver.

A coluna que mais pesa é uma das que não têm conta: Alavanca da área?. O guia do kit fecha a fase de negócio com uma pergunta que cabe nela: "Dos drivers que a árvore aponta, quais esta área realmente controla?". Um driver com lacuna enorme e sem alavanca entra no relatório como informação e espera a área que tem a alavanca.

Repare também na coluna Unidade. Ela parece burocrática, mas é ela que impede comparar dias com percentual. A lacuna em valor absoluto só faz sentido dentro da mesma linha. Entre linhas, a comparação passa pela lacuna percentual, e mesmo essa tem limite, como a seção sobre bases pequenas mostra.

A regra de prioridade da árvore de indicadores

A prioridade da N03 não é opinião de quem preenche. É uma fórmula, e ela cabe em uma frase. Se a lacuna passa de 10% da meta, em qualquer direção, e a área tem alavanca, a prioridade é ALTA. Se passa de 10% sem alavanca, é média. Abaixo de 10%, é baixa.

Dois casos da folha preenchida ensinam a regra melhor do que a definição. A acurácia do inventário está em 93,50% contra meta de 98,00%. A área controla esse driver, a lacuna existe, e mesmo assim a prioridade sai baixa: 4,50 pontos sobre 98 dão 4,6%, abaixo do corte. A régua não se impressiona com lacuna pequena em indicador de meta alta.

O outro caso vai no sentido contrário. A demanda atípica não prevista está em 3 eventos por mês contra meta de 1. A lacuna percentual é de 200%, a segunda maior da árvore. Mas a alavanca está marcada como não, porque a área não controla quando o cliente faz um pedido fora do padrão. A prioridade sai média. É um número para acompanhar, não para atacar.

O topo segue a mesma lógica. A ruptura está 95% acima da meta, e a prioridade dela é média, porque a alavanca do topo é não. Parece contraditório até a segunda leitura. O topo é um resultado, e ninguém mexe no resultado. Mexe-se nos drivers que o empurram.

O corte de 10% é uma convenção do modelo, e cada operação pode mexer nele. Numa operação em que 5% de desvio já custa caro, faz sentido baixar o limiar na fórmula. O que não faz sentido é mudar o limiar linha a linha, para encaixar o driver que alguém já tinha escolhido antes de preencher.

O sinal da lacuna e o sentido do indicador

A lacuna da N03 é atual menos meta, sempre. A fórmula não sabe se o indicador é do tipo quanto maior, melhor, ou do tipo quanto menor, melhor. Por isso o sinal sozinho não diz se a situação é boa ou ruim.

Nos quatro casos a situação é ruim, e os sinais saem dois a dois. A prioridade usa o valor absoluto da lacuna percentual, então o sinal não muda a classificação. Mas muda a leitura de quem abre a planilha sem contexto. Uma lacuna negativa na cobertura é tão grave quanto uma positiva no lead time.

Há uma consequência menos óbvia. Um driver que já está melhor que a meta, com folga de mais de 10%, também sai ALTA se tiver alavanca. A fórmula mede a distância até a meta e ignora para que lado ela aponta. No caso preenchido isso não acontece, porque os sete drivers estão todos do lado ruim. Numa árvore sua, confira antes de levar a lista para a reunião.

Para evitar o tropeço, vale escrever o sentido junto do nome, como Cobertura média de estoque (maior é melhor). A planilha não pede essa anotação, e ela poupa meia reunião. Se a árvore for para um painel, o mesmo cuidado vale para a cor: vermelho tem que significar longe da meta, e não lacuna positiva.

Lacuna percentual grande nem sempre é problema grande

A lacuna percentual divide a lacuna pela meta. Quando a meta é um número pequeno, qualquer desvio vira um percentual enorme. É o que acontece com os dois maiores percentuais da árvore: a divergência em contagem cíclica, com 225% sobre uma meta de 2, e a demanda atípica, com 200% sobre uma meta de 1.

Isso não quer dizer que esses drivers pesem mais na ruptura. O percentual mede a distância relativa à meta de cada linha, não a contribuição daquela linha para o topo. Quanto cada driver explica da ruptura é uma pergunta que a árvore não responde. Ela fica para a fase de análise, com análise de dados feita sobre a base.

Por isso, cuidado com a frase "o driver mais distante da meta". Em percentual, a divergência de contagem lidera, seguida pela demanda atípica, e o lead time vem depois, com 57,8%. Entre as linhas medidas em dias, a maior distância é a da cobertura, 6,60 dias abaixo da meta, contra 5,20 dias do prazo do fornecedor. Cada régua responde a uma pergunta diferente, e as duas são legítimas. O que não se pode é usar uma régua e citar a outra.

A árvore aponta candidatos, não o culpado

Na folha preenchida, cinco dos sete drivers saem com prioridade ALTA. À primeira vista parece defeito, como se a ferramenta não soubesse escolher. É o contrário. O guia do kit trata esse resultado como esperado e resume o motivo em uma frase: "Uma árvore de indicadores levanta candidatos, ela não aponta o culpado."

A continuação do guia diz qual é o passo seguinte: "Quem estreita até a causa é a fase de Análise, com Pareto, correlação e teste de hipótese." A árvore de indicadores termina onde a investigação começa. Ela diz onde procurar. Quem diz onde está o problema são a estratificação, o diagrama de Pareto e o teste de hipótese, feitos sobre os dados.

O guia registra como armadilha da fase justamente o erro de transformar a árvore em sentença: "Marcar todo driver com lacuna grande como prioridade única." Uma operação com um problema sério raramente tem uma lacuna só. A ruptura do caso tem cinco candidatos acionáveis, e isso é informação útil. Impede que a reunião escolha o vilão pelo volume da voz de quem fala.

Na prática, a saída da N03 é uma lista curta de hipóteses com dono. Cada driver de prioridade ALTA vira uma pergunta para a fase seguinte. O prazo do fornecedor explica a ruptura? A previsão explica? Em quais centros? Uma árvore bem feita reduz dezenas de explicações possíveis a um punhado que cabe numa análise.

O que o livro diz sobre desdobrar metas e métricas

O Guia Prático Lean Seis Sigma Black Belt não usa o termo árvore de indicadores. A palavra árvore aparece no livro para outra ferramenta, o diagrama de árvore de soluções de um dos casos. O conceito que sustenta a N03 aparece com outro nome: desdobramento de metas e métricas.

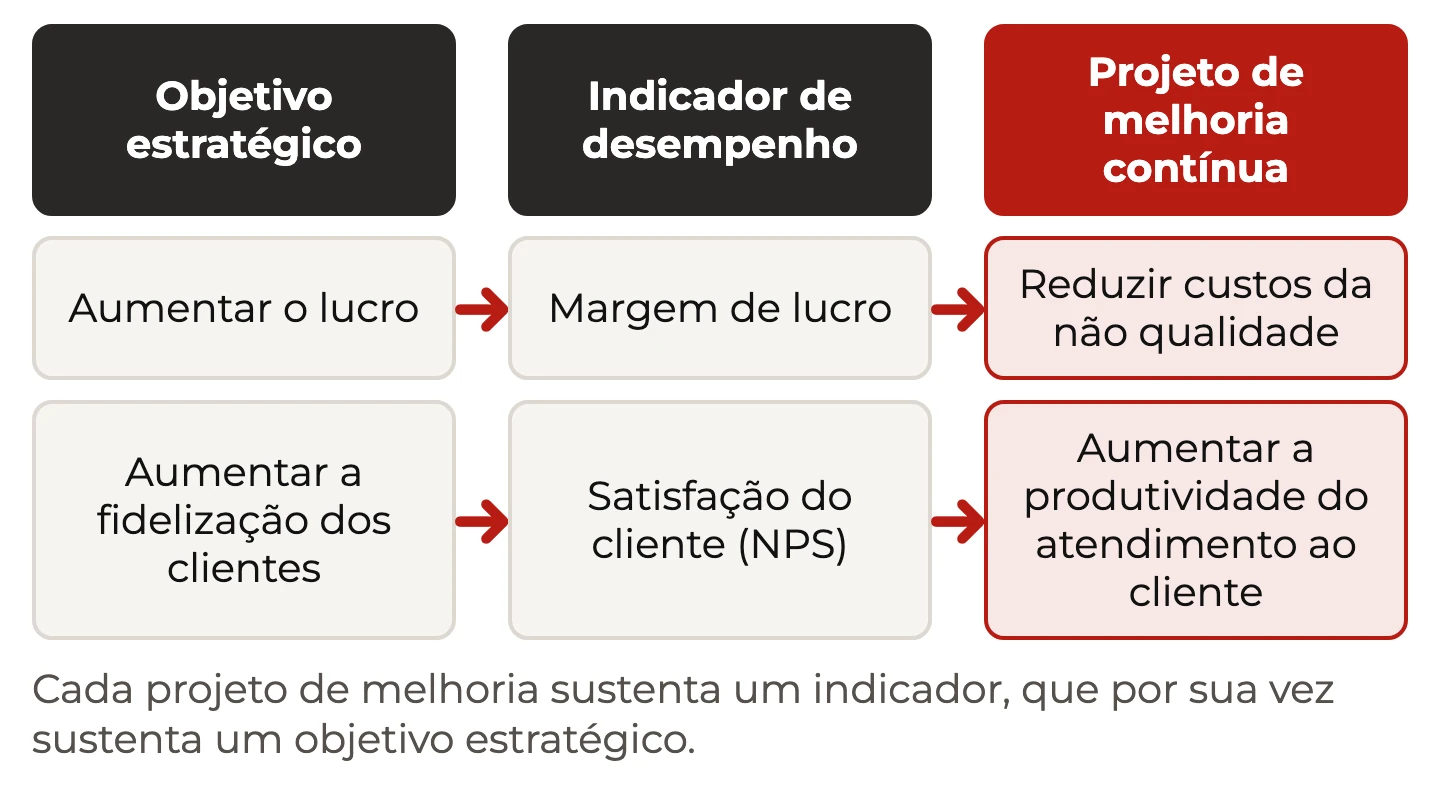

No capítulo 11, a pirâmide do sistema de gestão descreve o nível estratégico como responsável por "alinhar as metas corporativas, definir métricas financeiras e de performance e desdobrar os objetivos para o nível tático" (p. 87). É ali, diz o texto, que "são monitorados os KPIs". Sobre o nível tático, a mesma página registra que "ocorre o desdobramento de metas para o nível operacional, a fim de que todos os níveis entendam suas metas individuais".

O capítulo 19 amarra esse desdobramento à escolha de projetos: "A lista de potenciais projetos a serem desenvolvidos deve resultar do desdobramento das métricas e objetivos de diversas áreas e da análise da cadeia de valor dos processos" (p. 158). É a lógica da N03 aplicada à carteira de projetos. O número de cima só vira ação quando alguém o quebra em números menores, como mostram as métricas Seis Sigma usadas para acompanhar um projeto.

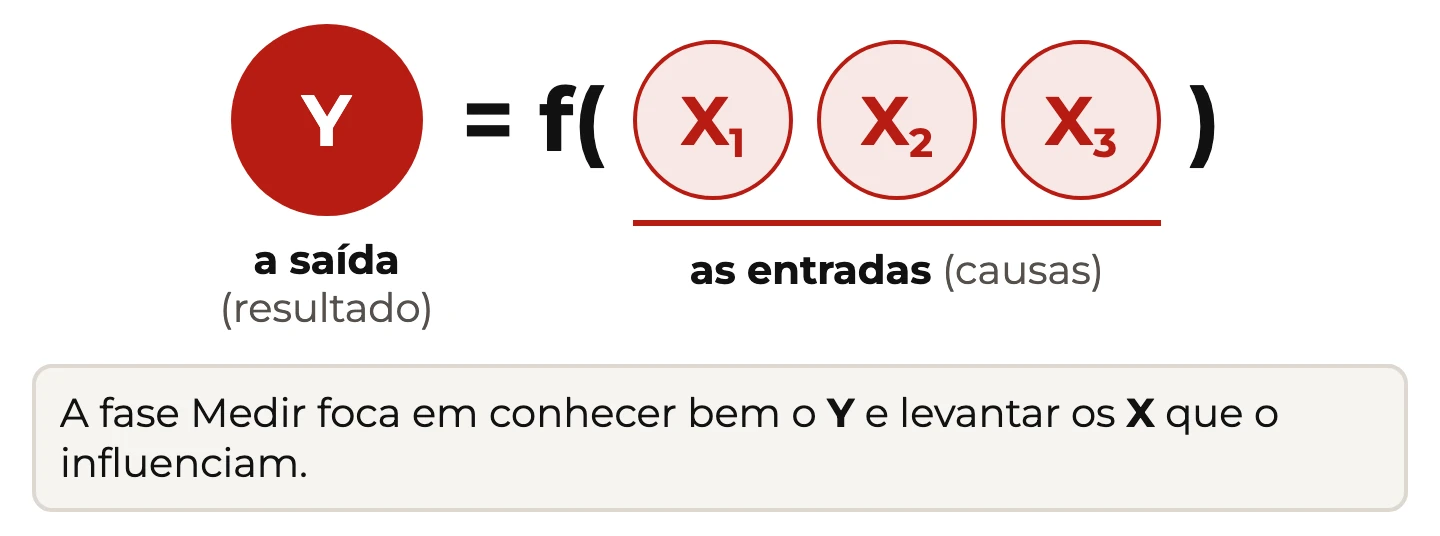

O parente mais próximo da palavra driver está no capítulo 20, sobre voz do consumidor. A Figura 20.8 "demonstra o desdobramento de um possível problema ou oportunidade a ser trabalhado em seus clientes, direcionadores e requisitos técnicos (CTQs e CTPs)" (p. 179). Direcionador é a tradução literal de driver.

Há uma diferença que vale declarar. O livro desdobra metas de cima para baixo pela estrutura da empresa, da diretoria à operação. A N03 desdobra um indicador em outros indicadores para achar onde mexer, dentro de uma análise só. A lógica se conserva. A gente trata a N03 como o desdobramento do livro encolhido para caber num diagnóstico.

Árvore de indicadores, BSC, KPI e OKR

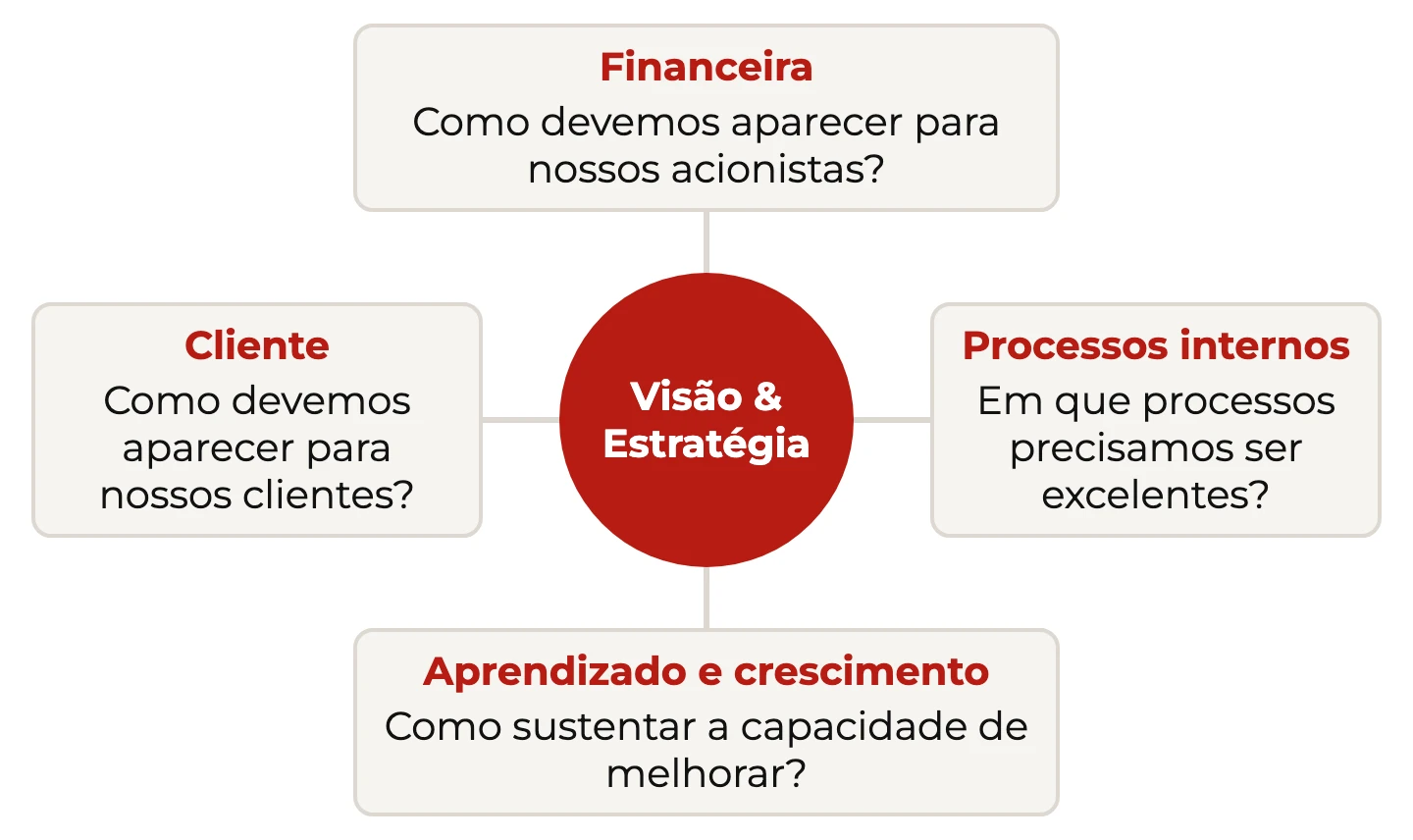

O Balanced Scorecard, apresentado por Kaplan e Norton num artigo da Harvard Business Review de 1992, organiza os objetivos da empresa em quatro perspectivas: financeira, clientes, processos internos e aprendizado e crescimento. A árvore de indicadores é uma das formas de ligar essas perspectivas entre si. Um objetivo financeiro no topo se desdobra em indicadores de cliente e de processo que o sustentam.

A diferença está no uso. O BSC é um sistema de gestão estratégica, revisado em ciclo e desenhado para a empresa inteira. A N03 é uma folha de diagnóstico, montada para uma análise, com um topo só. Ela pode nascer de um objetivo do BSC, mas não precisa de BSC para existir.

Com KPI a relação é mais direta. Todo nó da árvore é um indicador, e o topo costuma ser um KPI da empresa. O que a árvore acrescenta é a hierarquia: ela diz qual indicador explica qual. Uma lista de indicadores de desempenho sem essa hierarquia deixa a leitura por conta de quem olha o painel.

Com OKR a ponte é o resultado-chave. Um objetivo com resultados-chave mensuráveis ganha com uma árvore por baixo, porque ela mostra quais drivers movem cada resultado. E toda meta da árvore deveria passar pelo teste das metas SMART: específica, mensurável e com prazo. Meta de driver sem prazo vira desejo.

Se a sua empresa ainda está definindo de onde vêm as metas da empresa, a árvore ajuda pelo caminho inverso. Ela mostra quais metas de driver são coerentes com a meta do topo e quais foram escritas sem conversar com ela.

Árvores de indicadores para vendas, produção e atendimento

Estoque é só um dos lugares onde a N03 funciona. Qualquer indicador de topo que alguém cobra em reunião aceita o mesmo desdobramento. O que muda de uma área para outra são os drivers e, principalmente, quais deles a área controla. A tabela abaixo mostra três esboços de árvore de indicadores, só com a estrutura, sem valores.

Em cada esboço, algum driver fica fora do alcance de quem monta a árvore. Isso é o normal, e é justamente o que a coluna Alavanca da área? existe para registrar. Um topo financeiro, como os indicadores financeiros de margem e custo, quase sempre tem drivers que atravessam várias diretorias.

Nos indicadores de qualidade a árvore de indicadores aparece com frequência sem esse nome. O índice de reclamação no topo, a taxa de defeito por linha no nível 2 e o defeito por tipo no nível 3 formam a mesma escada. A diferença da N03 é pôr meta e alavanca em cada degrau, na mesma folha.

Um cuidado vale para todas as áreas: o topo precisa ser o indicador que motivou a análise, e não o mais importante da empresa. Uma árvore de indicadores sobre o custo por unidade não precisa começar pelo lucro líquido. Começar alto demais cria uma árvore enorme, e cada galho fica raso.

Como montar uma árvore de indicadores em seis passos

1. Escolha o topo. Um indicador só, o que a diretoria olha e o que motivou a análise. Na N03 ele vai na linha de nível 1. Se a pergunta ainda não está clara, ela vem antes, com o problema e a meta definidos.
2. Pergunte do que o topo depende. Cada resposta que for um número mensurável vira um driver de nível 2. Três ou quatro costumam bastar. Mais que isso sugere que dois drivers medem a mesma coisa.
3. Desça um nível onde fizer diferença. Um driver de nível 2 que ninguém mexe diretamente, como a cobertura, se quebra em drivers de nível 3 que alguém controla: prazo do fornecedor, previsão de demanda, frequência de pedido.
4. Preencha atual e meta com a mesma definição e o mesmo período em todas as linhas. Um atual de junho contra uma meta anual distorce a lacuna.
5. Marque a alavanca com honestidade. Sim quando a área decide sobre aquele número; não quando ele depende do cliente, do mercado ou de outra diretoria.
6. Leia a prioridade como lista de candidatos. Leve os de prioridade ALTA para a fase de análise, cada um como uma pergunta a testar.

Em projeto de melhoria, a gente vê o quarto passo ser pulado quase sempre. É comum a meta vir de um documento e o atual de outro, com definições que não batem. A árvore calcula a lacuna com o que recebe. Se as duas pontas medem coisas diferentes, a lacuna é ficção com duas casas decimais.

O quinto passo esquenta a reunião. Quase toda área acha que controla mais do que controla. Um teste simples ajuda: se a área pode mudar aquele número no próximo mês sem pedir autorização a ninguém de fora, a alavanca é sim. Se precisa de outra diretoria, é não, e o driver vai para a lista de quem pode.

Exemplo de árvore de indicadores preenchida

O caso do kit é o da Distribuidora Norte Sul, uma empresa ilustrativa de distribuição com ruptura acima da meta. A mesma empresa atravessa todas as ferramentas do kit, e a N03 é a folha em que a falta de estoque vira uma árvore com números. A folha preenchida está abaixo, com a leitura ramo a ramo.

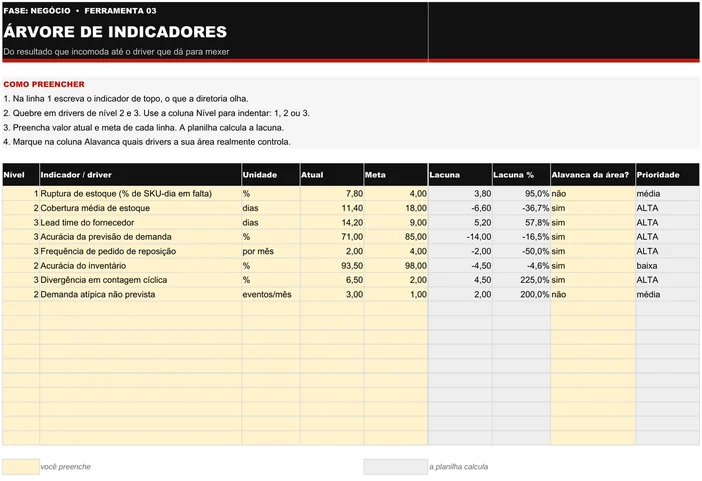

1. Distribuidora Norte Sul: a ruptura desdobrada em sete drivers (caso ilustrativo)

A folha pertence à Distribuidora Norte Sul, que distribui material de construção e opera sete CDs. De janeiro a junho a ruptura subiu, e a Diretoria de Operações precisava optar entre cobrar entregas mais curtas dos três maiores fornecedores ou manter mais produto parado. A árvore foi montada antes dessa escolha. No topo da folha está a ruptura de estoque, medida como percentual de SKU-dia em falta. O valor atual é 7,80 e a meta é 4,00, uma lacuna de 3,80 pontos, ou 95,0% acima do combinado. A alavanca do topo está marcada como não, e a prioridade sai média. É o jeito da folha dizer que ninguém ataca a ruptura de frente.

A cobertura média de estoque abre o ramo mais carregado: 11,40 dias, com meta de 18,00, uma lacuna de -6,60. Ela não é acionável por si só, por isso desce em três drivers de nível 3. O prazo do fornecedor marca 14,20 dias, e a meta é 9,00. A acurácia da previsão de demanda fica em 71,00, para 85,00 combinados. A reposição acontece 2,00 vezes por mês, e a meta pede 4,00. Os três saem com prioridade ALTA. Escolher esses filhos é o primeiro desafio da montagem: cada um tem de mover os dias de cobertura e ter atual e meta medidos na mesma definição.

Pelo lado do registro, a acurácia do inventário marca 93,50 contra 98,00. Abaixo dela, a divergência em contagem cíclica aparece com 6,50 para uma meta de 2,00, uma lacuna de 225,0%. O contraste entre pai e filho é o que mais ensina no caso. O driver de nível 2 sai com prioridade baixa, porque -4,6% fica abaixo do corte, e o de nível 3 sai ALTA.

Resta a demanda atípica não prevista, com 3,00 eventos por mês contra meta de 1,00. A lacuna percentual é de 200,0%, e ainda assim a prioridade é média, porque a alavanca está marcada como não. A área não escolhe quando o cliente faz um pedido fora do padrão. Ela só escolhe como reagir. Marcar esse não diante da segunda maior lacuna percentual da árvore é o ponto mais delicado da folha, porque a tentação é pôr sim em todo número longe da meta.

Somando, a folha tem sete drivers, e cinco deles em prioridade ALTA: cobertura, prazo do fornecedor, previsão, frequência de reposição e divergência de contagem. O guia do kit lê esse resultado como esperado. Os cinco seguem para a fase de análise como candidatos, e cabe a ela dizer quais explicam a ruptura e em que medida.

Vale notar o que a folha não mostra. Ela não diz que o prazo do fornecedor é o maior problema, nem que a previsão importa mais que a contagem. Diz apenas que, com as metas atuais, esses cinco números estão longe do combinado e dentro do alcance da área. É um mapa de onde procurar, desenhado antes de abrir a base.

Ao tomar o caso como molde, leve a disciplina e deixe os números da distribuidora onde estão. A árvore da sua empresa vai ter outros drivers e, provavelmente, outra proporção de prioridades altas. O que vale transportar é a regra: meta e atual na mesma definição, alavanca marcada com honestidade e a lista final lida como hipóteses.

Erros comuns na árvore de indicadores

• Tratar prioridade ALTA como veredito. É o erro que o guia do kit registra para a N03: "Tratar todo driver de prioridade alta como o culpado, em vez de candidato a investigar." A prioridade diz onde procurar, e o que se acha ali ainda precisa ser provado.
• Escolher um topo que não é o da análise. Uma árvore montada a partir do faturamento, quando a pergunta era sobre ruptura, abre frente para tudo e não fecha nenhuma.
• Comparar números de fontes diferentes. Atual tirado do ERP e meta tirada de uma apresentação antiga raramente usam a mesma definição. A lacuna sai precisa e errada ao mesmo tempo.
• Marcar alavanca por otimismo. Se todo driver sai com alavanca sim, a regra de prioridade perde o filtro, e tudo o que tem lacuna vira ALTA.
• Ler o sinal da lacuna sem o sentido do indicador. Lacuna negativa é ruim na cobertura e boa no prazo. A planilha não distingue; quem lê precisa distinguir.
• Descer níveis demais. Drivers de quarto e quinto nível costumam ser números que ninguém coleta. A árvore cresce e perde o valor atual das pontas.
• Congelar a árvore. Depois que um driver de prioridade ALTA é resolvido, outro sobe. A árvore de indicadores de um semestre raramente serve sem revisão para o seguinte.

Dos sete, o primeiro é o mais caro. Uma árvore lida como veredito leva a empresa a gastar o orçamento no driver mais visível, enquanto o que explica o resultado continua sem verba. A árvore de indicadores não foi feita para decidir sozinha.

Árvore de indicadores no Excel e no Power BI

A N03 é uma planilha comum, sem macro e sem validação de dados. As fórmulas cabem em três colunas. Na versão em português do Excel, a lacuna é =SE(OU(D13="";E13="");"";D13-E13) e a lacuna percentual é =SEERRO(F13/E13;""). A prioridade usa a regra da seção sobre prioridade, com ABS para o módulo e MAIÚSCULA para aceitar sim escrito de qualquer jeito.

O recuo do rótulo pelo nível é o detalhe que dá cara de árvore à lista, e a folha do kit já faz isso sozinha. Numa planilha própria, o jeito mais simples é uma coluna auxiliar com =REPT(" ";3*(A13-1))&B13, que acrescenta três espaços por nível antes do nome.

No Power BI, o visual árvore de decomposição faz uma versão dinâmica. Ele parte de uma medida no topo e abre por dimensões, um nível por clique. É ótimo para explorar, mas desdobra por categoria, como centro, fornecedor e produto, e não por indicador. A árvore de indicadores desdobra um número em outros números. As duas se completam: a N03 escolhe os drivers, e o painel mostra onde cada driver dói mais.

Se a árvore for para um relatório de KPI ou para a parede da operação, os princípios de gestão à vista valem: cor ligada à distância da meta, um número por driver e o sentido do indicador escrito ao lado.

Modelo de árvore de indicadores em branco para baixar

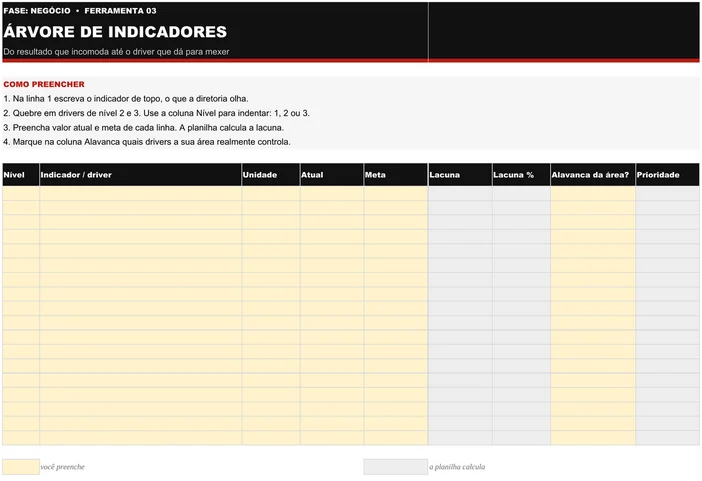

O modelo em branco é a mesma planilha do caso, com as fórmulas prontas e as linhas vazias. As quatro instruções de preenchimento ficam no topo da aba, e as colunas calculadas ficam separadas das que você preenche.

No arquivo está a planilha da árvore de indicadores com as colunas Nível, Indicador / driver, Unidade, Atual, Meta, Lacuna, Lacuna %, Alavanca da área? e Prioridade, as fórmulas de lacuna e de prioridade e as instruções de preenchimento.

Abrir e baixar a N03 em branco (XLSX)

Quer um primeiro uso que já pague o tempo gasto? Refaça a árvore de um indicador que você já acompanha. É por onde a gente sugere começar, porque no número conhecido a surpresa aparece rápido. Se a lista de prioridade ALTA sair igual à lista de suspeitos que a equipe já tinha, ótimo: agora ela tem número. Se sair diferente, a conversa que vem depois é a mais útil da análise.

Quem quiser percorrer as fases do kit com a mesma empresa encontra esse roteiro na formação em análise de dados da Voitto. Para projetos de Lean Seis Sigma, o caminho das certificações está na Academia de Certificação da Voitto.
